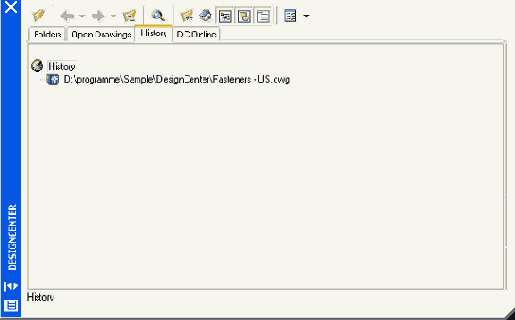

5.4. Центр управления
В системе AutoCAD, начиная с AutoCAD 2000, появилось интересное средство — Центр управления. Это специальное окно (Рисунок 5.23), вызываемое по команде ADCENTER (ЦУВКЛ), которой соответствуют кнопка
Диалоговое окно Batch Standards Checker
Рисунок 5.34. Диалоговое окно Batch Standards Checker

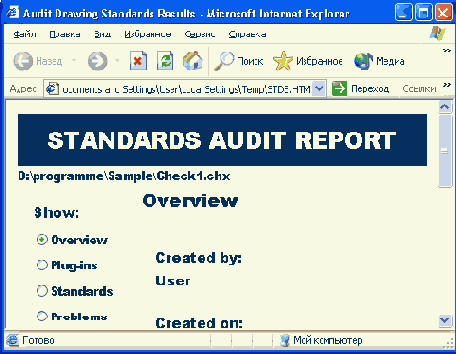

По результатам выполнения пакетного нормоконтроля формируется специальный отчет, приведенный на Рисунок 5.35.
Диалоговое окно CAD Standards Settings
Рисунок 5.33. Диалоговое окно CAD Standards Settings
Диалоговое окно CAD Standards Settings (Параметры стандартов) разделено на две области. Область Notification settings (Параметры уведомлений) с помощью трех переключателей задает порядок вывода уведомлений, связанных с нарушениями стандартов (настройка сохраняется в новой системной переменной STANDARDSVIOLATION):
Disable standards notifications (Отключить стандартные уведомления) — отключает уведомления о нарушении стандартов или отсутствии файлов стандартов;
Display alert upon standards violation (Предупреждать о нарушении стандартов) — включает вывод предупреждений о нарушении стандартов, причем пользователю предоставляются варианты исправления нарушений;
Display standards status bar icon (Вывести значок стандартов в строку состояния) — выводит в строку состояния значок

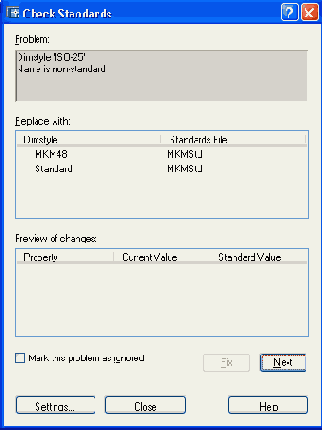

Диалоговое окно Check Standards
Рисунок 5.31. Диалоговое окно Check Standards

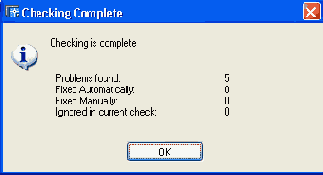

Если вы согласны с предлагаемым изменением, вам нужно щелкнуть по кнопке Fix (Принять), а если не согласны — установить флажок Mark this problem as ignored (Игнорировать нарушение в дальнейшем). Для перехода к следующей проблеме необходимо щелкнуть по кнопке Next (Дальше), после чего в окне Check Standards (Нормоконтроль) появится описание очередной проблемы и предлагаемый способ ее устранения. По окончании работы в окне Checking Complete (Проверка завершена) (Рисунок 5.32) появляется отчет об итоговых результатах проверки:
Problems found: 10 (Обнаружено проблем: 10)
Fixed Automatically: 0 (Фиксировано автоматически: 0)
Fixed Manually: 1 (Фиксировано вручную: 1)
Ignored in current check: 8 (Игнорировано в текущей проверке: 8).
Кнопка Settings (Параметры), расположенная в нижней части окна Check Standards (Нормоконтроль) (см. Рисунок 5.31), открывает окно CAD Standards Settings (Параметры стандартов) (Рисунок 5.33).
Диалоговое окно Compare Dimension Styles
Рисунок 5.14. Диалоговое окно Compare Dimension Styles
В русской версии системы имена размерных переменных и их значения выводятся в центральную часть диалогового окна Compare Dimension Styles (Сравнение размерных стилей).
Изменение значения размерной переменной для переопределения текущего стиля может быть выполнено обычным образом — посредством окна диспетчера размерных стилей. Но самый быстрый способ — это изменить соответствующую системную переменную. Например, если вы хотите изменить глобальный масштаб оформления размеров, которому соответствуют русская размерная переменная РЗММАСШТ и системная переменная DIMSCALE, то вы в ответ на подсказку Command: (Команда:) можете ввести в командной строке DIMSCALE, что система AutoCAD воспримет как команду изменения переменной с таким именем и выдаст следующий запрос (при этом в угловых скобках будет указано текущее значение):
Enter new value for DIMSCALE <1.0000>: (Новое значение DIMSCALE <1.0000>:)
С помощью Центра управления AutoCAD (см. разд. 5.4) можно импортировать размерные стили из другого DWG-файла.
Диалоговое окно Configure Standards вкладка Standards
Рисунок 5.29. Диалоговое окно Configure Standards, вкладка Standards
Вкладка Standards (Стандарты) показывает перечень тех стандартов, которые подключены к данному чертежному файлу. Один рисунок может быть ассоциирован сразу с несколькими стандартами. Стандарт, расположенный в списке выше, имеет приоритет по сравнению со стандартом, находящимся ниже. Это правило применяется в тех случаях, когда имя какого-то элемента (слоя, типа, стиля) одного стандарта совпадает с именем элемента (слоя, типа, стиля) другого стандарта. Если слои вашего рисунка удовлетворяют стандарту, свойства слоев (цвет, тип и т. п.) будут точно такими же, как свойства слоев с теми же именами в файле стандарта. Аналогичное правило распространяется и на типы линий, текстовые стили, размерные стили.
В диалоговом окне, показанном на Рисунок 5.29, вы можете добавить стандарт к списку (кнопка
Диалоговое окно Configure Standards вкладка Plugins
Рисунок 5.30. Диалоговое окно Configure Standards, вкладка Plug-ins
Команда CHECKSTANDARDS (НОРМОКОНТРОЛЬ) предназначена для проверки чертежа на соответствие стандартам. Команда выполняет проверку и результаты выводит в диалоговое окно Check Standards (Нормоконтроль) (Рисунок 5.31).
Окно содержит три списка:
Problem (Проблема);
Replace with (Заменить на);
Preview of changes (Просмотр изменений).
В соответствии с этой структурой в списке Problem (Нарушение) система сообщает о первой из обнаруженных проблем: Dimstyle 'MKM48' (Размерный стиль МКМ48), Properties are non-standard (Нестандартные свойства) (см. Рисунок 5.31). Далее в списке Replace with (Заменить на) сообщается о том, что размерный стиль с нестандартными свойствами предлагается заменить на размерный стиль, который выделен (МКМ48, т. е. сам на себя, но с заменой некоторых свойств). В списке Preview of changes (Просмотр изменений) описываются изменения рисунка, которые произойдут в случае принятия предлагаемых модификаций: нестандартный цвет текста Red (Красный), хранящийся в системной переменной DIMCLRT, будет заменен на стандартный (256).
Диалоговое окно Create New Dimension Style
Рисунок 5.7. Диалоговое окно Create New Dimension Style
В этом окне в поле New Style Name (Имя нового стиля) нужно ввести имя нового стиля. Если текущим стилем был стиль ISO-25, то в качестве имени по умолчанию предлагается Copy of ISO-25 (Копия ISO-25). Измените имя на свое (например, СтильН). Если вы хотите большую часть установок взять не из текущего стиля, а из другого имеющегося в рисунке, вы должны открыть раскрывающийся список Start With (На основе) и выбрать имя базового стиля.
Новый стиль является самостоятельным и действительно новым только в том случае, если в раскрывающемся списке Use for (Размеры) выбрана опция All dimensions (Все размеры). Если выбрать одну из других опций: Linear dimensions (Линейные размеры), Angular dimensions (Угловые размеры), Radius dimensions (Радиусы), Diameter dimensions (Диаметры), Ordinate dimensions (Ординатные размеры) или Leaders and Tolerances (Выноски и допуски), то это будет означать, что вы не хотите создавать новый стиль, а хотите сделать несколько переопределений текущего стиля в группе параметров, определенных этой выбранной опцией. Тогда поле с именем нового стиля гаснет и становится недоступным.
После задания в диалоговом окне Create New Dimension Style (Создание нового размерного стиля) всех необходимых установок нужно нажать на кнопку Continue (Далее). Вслед за этим появится диалоговое окно New Dimension Style (Новый размерный стиль), имеющее шесть вкладок. Как правило, сразу активизируется вкладка Lines and Arrows (Линии и стрелки) (Рисунок 5.8).
Диалоговое окно Dimension Style Manager
Рисунок 5.6. Диалоговое окно Dimension Style Manager
Строка Current Dimstyle (Текущий размерный стиль) показывает имя того размерного стиля, который является активным (текущим) — им выполняется оформление новых размеров в рисунке в данный момент. Перечень стилей отображается в левом поле Styles (Стили). Ниже перечня находится раскрывающийся список фильтра стилей List (Вывести в список). В нем можно выбрать опции All styles (Все стили) или Styles in use (Задействованные стили). Флажок Don't list styles in Xrefs (Исключить стили Вн-ссылок) позволяет не включать в перечень стили, порожденные вставкой в рисунок внешних ссылок (о внешних ссылках см. разд. 7.2).
В центральной части диалогового окна поле просмотра Preview of (Образец стиля) показывает внешний вид размеров, создаваемых данным стилем. Ниже, в поле Description (Описание), приводится комментарий к действующему стилю.
В правой части окна находятся следующие кнопки:
Set Current (Установить);
New (Новый);
Modify (Изменить);
Override (Переопределить);
Compare (Сравнить).
Если вы хотите выбрать новый текущий стиль из числа имеющихся в рисунке, то отметьте его в перечне Styles (Стили) и затем нажмите кнопку Set Current (Установить). Имя текущего слоя изменится на новое.
Чтобы создать новый стиль, следует нажать кнопку New (Новый). В этом случае появится диалоговое окно Create New Dimension Style (Создание нового размерного стиля) (Рисунок 5.7).
Диалоговое окно Element Properties
Рисунок 5.19. Диалоговое окно Element Properties
Рассмотрим структуру диалогового окна. В верхней части окна расположен список Elements (Элементы), в котором показаны линии, входящие в текущий стиль, и их свойства. К свойствам относятся: Offset (Смещение), Color (Цвет), Ltype (Тигашнии). В стиле TRIPLE сначала находятся только две линии, которые были в стиле STANDARD. Линии имеют смещение 0.5 и -0.5, т. е. относительно оси мультилинии смещены на полмиллиметра в ту и другую сторону. Изменим смещение первой линии на 2 мм, а второй — на — 1 мм. Для этого с помощью мыши отметим сначала линию, имеющую смещение 0.5, а в поле Offset (Смещение), расположенном ниже списка Elements (Элементы), изменим прежнее значение на 2 (не забудьте щелкнуть левой кнопкой мыши внутри поля Offset (Смещение), чтобы оно стало доступно). Редактирование облегчается, если предварительно стереть старое значение.
Щелкните с помощью левой кнопки мыши в поле Elements (Элементы) по строке второго элемента, имеющего смещение —0,5 мм. При этом в верхней строке смещение сразу изменится на значение 2, которое мы перед этим задали в поле Offset (Смещение). А значение в столбце Offset (Смещение) уже будет показывать смещение второго элемента, то есть -0,5 мм.
Измените содержимое поля Offset (Смещение) на -1. Это значение вступит в силу, как только мы выполним любую другую операцию в диалоговом окне. Зададим теперь новый цвет обоим элементам мультилинии, изменив его со значения BYLAYER (ПОСЛОЮ) на красный. Для этого сначала щелкните по одной из двух строк в списке элементов, нажмите кнопку Color (Цвет) и в открывающемся диалоговом окне установите красный цвет. Затем то же самое проделайте со второй строкой списка.
Добавим к двум элементам мультилинии третий. Для этого нажмите кнопку Add (Добавить). После нажатия в списке элементов появится третий, имеющий значения по умолчанию: нулевое смещение, цвет BYLAYER (ПОСЛОЮ) и тип линии ByLayer (ПОСЛОЮ). У этой линии, если нужно, можно отредактировать величину смещения. Изменим у нее тип линии на другой. Для этого отметьте строку, соответствующую новому элементу, и нажмите кнопку Linetype (Тип линии). Откроется уже знакомое для нас окно выбора типа линии. В нем загрузите новый тип линии (например, Batting (Изоляция)). Закройте окно выбора типа линии. В окне свойства элемента новая линия будет иметь уже требуемый тип линии. Затем измените цвет этой линии на синий и закройте окно нажатием кнопки ОК.
После этих операций вы вернетесь в диалоговое окно Multiline Styles (Стили мультилинии), но в поле, где изображается образец мультилинии, будут нарисованы три прямолинейных элемента (два красных и один синий) (Рисунок 5.20).
Средний элемент, имеющий сложный тип линии, отображается в этом окне условно сплошной линией.
Отредактируем другие характеристики стиля, нажав кнопку Multiline Properties (Свойства мультилинии). После этого открывается диалоговое окно Multiline Properties (Свойства мультилинии) (Рисунок 5.21).
Диалоговое окно Layer Translator
Рисунок 5.36. Диалоговое окно Layer Translator
После того как вы выбрали имя слоя в списке Translate From (Исходные слои) и соответствующее ему имя в списке Translate To (Слои назначения), необходимо щелкнуть по кнопке Map (Сопоставить) и в списке области Layer Translation Mappings (Таблица сопоставлений слоев) появится имя старого слоя (Old Layer Name), имя нового слоя (New Layer Name), а также свойства нового слоя (Color (Цвет), Linetype (Тип линии), Lineweight (Вес), Plot style (Стиль печати)). Кнопка Map same (Одноименные) используется для добавления к схеме трансляции слоев, имена которых должны сохраниться (такие имена должны присутствовать в списках Translate From (Исходные слои) и Translate To (Слои назначения)).
Со строками списка в области Layer Translation Mappings (Таблица сопоставления слоев) возможны операции (см. на Рисунок 5.36 кнопки с соответствующими названиями):
Edit (Изменить) — редактирование строки схемы;
Remove (Удалить) — удаление строки;
Save (Сохранить) — сохранение схемы.
В случае выбора операции Save (Сохранить) система AutoCAD записывает схему трансляции в DWS-файл или DWG-файл и эту схему можно будет за-
грузить при следующем обращении к команде LAYTRANS (СЛОЙТРАНС) с помощью кнопки Load (Загрузить).
После формирования схемы можно с помощью кнопки Settings (Параметры) открыть одноименное диалоговое окно (Рисунок 5.37), в котором могут быть установлены следующие флажки, определяющие режимы трансляции:
Force object color to ByLayer (Установить для объектов цвет ПоСлою);
Force object linetype to ByLayer (Установить для объектов тип линии ПоСлою);
Translate objects in blocks (Преобразовывать объекты в блоках);
Write transaction log (Вести журнал транзакций);
Show layer contents when selected (Показывать содержимое выбранного слоя).
Диалоговое окно Load Multiline Styles
Рисунок 5.16. Диалоговое окно Load Multiline Styles
Стили мультилинии можно сохранять в файлах с расширением mln и затем из этих файлов загружать. Стандартным для операций загрузки и сохранения является файл acad.mln, входящий в состав программного обеспечения системы AutoCAD. В случае операции загрузки стиля мультилинии AutoCAD показывает сначала именно этот файл, имя которого видно в верхней части диалогового окна. Если стиль будет загружаться из другого файла, то этот файл может быть найден (указан) с помощью кнопки File (Файл). В центральной части окна виден список стилей, которые имеются в файле стилей. Если вы собираетесь загрузить стиль, то отметьте его в этом списке и нажмите кнопку ОК. После такой операции стиль загружается в рисунок и становится текущим.

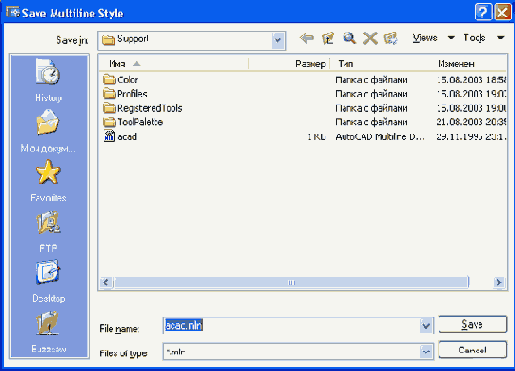

При необходимости сохранения созданного вами стиля мультилинии в стандартном файле acad.mln или другом файле с расширением mln вы можете в диалоговом окне Multiline Styles (Стили мультилинии) (см. Рисунок 5.15) воспользоваться кнопкой Save (Сохранить). Эта кнопка вызывает диалоговое окно Save Multiline Style (Сохранение стиля мультилинии) (Рисунок 5.17), в котором нужно ввести имя файла с расширением mln и нажать кнопку Save (Сохранить). Текущий стиль будет сохранен в выбранном (созданном) файле.
Если вам необходимо переименовать имя стиля мультилинии, то вам нужно сначала сделать его текущим, затем в поле Name (Имя) (см. Рисунок 5.15) ввести новое имя и, наконец, нажать кнопку Rename (Новое имя).

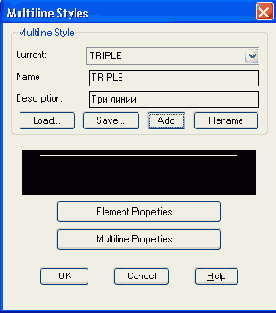

Кнопка Add (Добавить) используется для создания в рисунке нового стиля. Далее этот процесс будет рассмотрен.
Диалоговое окно Multiline Properties
Рисунок 5.21. Диалоговое окно Multiline Properties
В этом окне для мультилиний можно задать следующие параметры:
Display joints (Показать стыки);
Caps (Торцы);
Fill (Заливка).
Если установить флажок Display joints (Показать стыки), то в местах изломов мультилиний отрезками будут показаны стыки.
Область Caps (Торцы) управляет оформлением концов (торцов) мультилиний. В любом из торцов может быть задано соединение внешних кромок отрезками (флажок Line (Отрезок)), а также дугами (флажок Outer arc (Внешняя дуга)). Флажок Inner arcs (Внутренние дуги) соединяет попарно дугой внутренние элементы, если общее количество элементов четыре или больше. Угол, которым срезается торец мультилинии, задается в поле Angle (Угол). Область Fill (Заливка) определяет цвет заливки внутренности мультилинии, а также с помощью флажка On (Вкл) может включать или выключать саму запивку.
В нашем примере установите флажок Display joints (Показать стыки), задайте соединение торцов в начале мультилинии отрезками, а в конце — внешними дугами. Оба угла определите равными 45°. Область Fill (Заливка) трогать не будем, т. к. неудачный выбор цвета заливки может затенить внутреннюю часть мультилинии.
Закройте окно Multiline Properties (Свойства мультилинии), нажав кнопку ОК. Убедитесь, что назначенные новые свойства правильно отобразились в поле образца, а затем закройте диалоговое окно Multiline Styles (Стили мультилинии). Нарисуйте с помощью команды MLINE (МЛИНИЯ) мультилинию новым стилем. Результат будет аналогичен приведенному примеру на Рисунок 5.22.

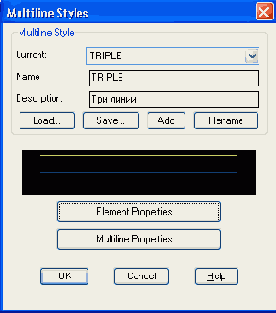

Диалоговое окно Multiline Styles
Рисунок 5.15. Диалоговое окно Multiline Styles
Область Multiline Style (Стиль мультилиний) диалогового окна содержит раскрывающийся список и два поля. Раскрывающийся список Current (Текущий) указывает имя текущего стиля. Этот список позволяет посмотреть весь список стилей мультилиний рисунка, а также установить другой текущий стиль, который станет прототипом для нового стиля.
Поле Name (Имя) используется для ввода имени в операциях создания нового стиля или переименования существующего.
Поле Description (Пояснение) позволяет к каждому стилю записать комментарий пользователя, длиной до 255 символов, и который может включать в себя пробелы.
Кроме того, в области Multiline Style (Стиль мультилинии) имеются четыре кнопки:
Load (Загрузить);
Save (Сохранить);
Add (Добавить);
Rename (Новое имя).
Кнопка Load (Загрузить) вызывает диалоговое окно Load Multiline Styles (Загрузка стилей мультилинии) (Рисунок 5.16).

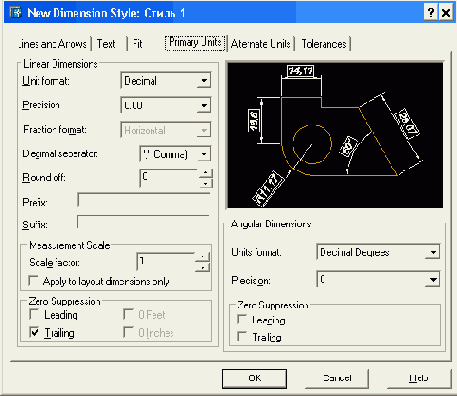

Диалоговое окно New Dimension Style вкладка Primary Units
Рисунок 5.11. Диалоговое окно New Dimension Style, вкладка Primary Units
Область Linear Dimensions (Линейные размеры) включает в себя следующие поля характеристик:
Unit format (Формат единиц);
Precision (Точность);
Fraction format (Формат дробей);
Decimal separator (Десятичный разделитель);
Round off (Округление);
Prefix (Префикс);
Suffix (Суффикс).
Кроме того, внутри области Linear Dimensions (Линейные размеры) находятся еще две внутренние области. Первая область Measurement Scale (Масштаб измерений) содержит масштабный множитель Scale factor (Масштаб), на который умножаются все линейные размеры. Этот множитель применяется только к пространству листа, если установлен соответствующий флажок Apply to layout dimensions only (Только для размеров на листе).
Другая внутренняя область Zero Suppression (Подавление нулей) с помощью установки соответствующих флажков позволяет управлять подавлением ведущих или хвостовых нулей, а также выводом нулей в 0 футов и 0 дюймов:
Leading (Ведущие);
Trailing (Хвостовые);
0 Feet (0 футов);
0 Inches (0 дюймов).
Область Angular Dimensions (Угловые размеры) настраивает формат и точность угловых размеров. Здесь тоже есть возможность подавления ведущих и хвостовых нулей.
Следующая вкладка называется Alternate Units (Альтернативные единицы) (Рисунок 5.12).

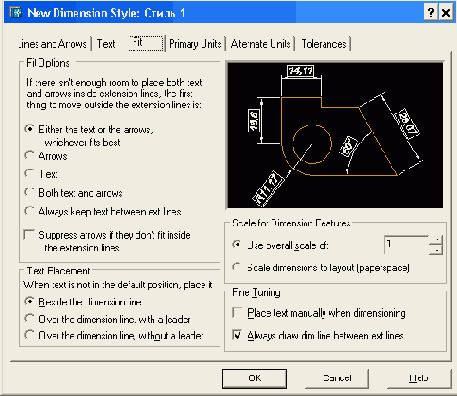

Диалоговое окно New Dimension Style вкладка Fit
Рисунок 5.10. Диалоговое окно New Dimension Style, вкладка Fit
Область Text Placement (Выравнивание текста) определяет положение размерного текста относительно размерной линии: Vertical (По вертикали) (допустимые значения — Centered (По центру), Above (Над линией), Outside (Снаружи), JIS (Стандарт JIS)) и Horizontal (По горизонтали) (допустимые значения — Centered (По центру), At Ext Line 1 (У 1-й выносной). At Ext Line 2 (У 2-й выносной), Over Ext Line 1 (Над 1-й выносной), Over Ext Line 2 (Над 2-й выносной)), а также задает для текста отступ от размерной с помощью счетчика Offset from dim line (Отступ от размерной).
Область Text Alignment (Ориентация текста) содержит три переключателя, задающих варианты ориентации размерного текста: Horizontal (Горизонтально), Aligned with dimension line (Вдоль размерной линии) и ISO Standard (Согласно ISO).
Вкладка Fit (Размещение) (Рисунок 5.10) определяет варианты оформления размеров в случаях, когда текст и стрелки не помещаются между выносными линиями.
Область Fit Options (Опции размещения) содержит текст "If there isn't enough room to place both text and arrows inside extension lines, the first thing to move outside the extension line is:" ("Если текст и стрелки одновременно не могут быть размещены между выносными линиями, размещать их за пределами:") и соответствующие переключатели:
Either the text or the arrows, whichever fits best (Либо текст, либо стрелки (оптимальное размещение));
Arrows (Стрелки);
Text (Текст);
Both text and arrows (Текст и стрелки);
Always keep text between ext lines (Текст всегда между выносными).
В этой области имеется также флажок Suppress arrows if they don't fit inside the extension lines (Подавить стрелки, если они не помещаются между выносными).
Область Text Placement (Размещение текста) содержит текст "When text is not in the default position, place it" ("При перемещении текста с позиции по умолчанию") и варианты выбора с помощью трех переключателей:
Beside the dimension line (Перемещать размерную линию);
Over the dimension line, with a leader (Строить выноску);
Over the dimension line, without a leader (He строить выноску).
Знакомая нам уже по главе 3 область Scale for Dimension Features (Масштаб размерных элементов) содержит два переключателя: Use overall scale of (Глобальный масштаб), влияющий на все элементы оформления размеров, и соответствующий счетчик, с помощью которого задается этот масштаб,
а в качестве альтернативы — переключатель Scale dimensions to layout (paperspace) (Масштаб относительно листа), который масштабирует размеры относительно пространства листа (о пространстве листа см. гл. 10).
Последняя область вкладки Fit (Размещение) с названием Fine Tuning (Подгонка элементов) содержит два флажка: Place text manually when dimensioning (Размещение размерного текста вручную) и Always draw dim line between extlines (Размерная линия всегда между выносными).
Вкладка Primary Units (Основные единицы) (Рисунок 5.11) определяет параметры настройки единиц размерных чисел.
Диалоговое окно New Dimension Style вкладка Lines and Arrows
Рисунок 5.8. Диалоговое окно New Dimension Style, вкладка Lines and Arrows
Рассмотрим параметры простановки размеров, собранные в этой вкладке. Область Dimension Lines (Размерные линии) содержит следующие установки построения размерных линий:
Color (Цвет);
Lineweight (Вес линии);
Extend beyond ticks (Удлинение за выносные);
Baseline spacing (Шаг в базовых размерах);
Suppress Dim Line 1 (2) (Подавить 1-ю (2-ю) размерную).
Назначение параметров соответствует их наименованию. Для цвета и веса размерных линий может быть использовано специальное значение ByBlock (Поблоку), которое при простановке размеров принимает текущее значение цвета и веса линий рисунка.
Область Extension Lines (Выносные линии) содержит похожие установки, но уже для выносных линий:
Color (Цвет);
Lineweight (Вес линии);
Extend beyond dim lines (Удлинение за размерные);
Offset from origin (Отступ от объекта);
Suppress Ext Line 1 (2) (Подавить 1-ю (2-ю) выносную).
Область Arrowheads (Стрелки) содержит соответствующие раскрывающиеся списки допустимых значений формы стрелок размерных линий и выноски, а также поле, определяющее величину стрелок:
1st (1-я);
2nd (2-я);
Leader (Выноска);
Arrow size (Величина).
Область Center Marks for Circles (Маркеры центра для кругов) определяет тип маркера центра и осевых линий окружностей и дуг, а также размер маркера и выступа осевых линий за окружность. В этой области два параметра:
Туре (Тип) — раскрывающийся список с тремя значениями формы маркера (None (Нет), Mark (Только маркер), Line (С линиями));
Size (Размер) — поле счетчика с размером маркера.
Вкладка Text (Текст) (Рисунок 5.9) диалогового окна New Dimension Style (Новый размерный стиль) описывает установки размерного текста.
Область Text Appearance (Свойства текста) содержит следующие установки:
Text style (Текстовый стиль) — имя стиля размерного текста;
Text color (Цвет текста) — цвет размерного текста;
Text height (Высота текста) — высоту символов;
Fraction height scale (Масштаб дробей) — масштаб символов дробей.
Кроме того, установка флажка Draw frame around text (Текст в рамке) задает рамку вокруг размерного текста.
Диалоговое окно New Dimension Style вкладка Text
Рисунок 5.9. Диалоговое окно New Dimension Style, вкладка Text

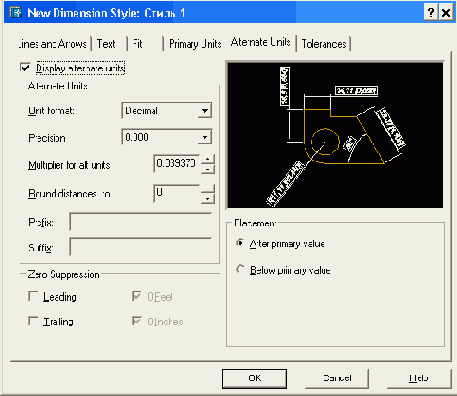

Диалоговое окно New Dimension Style вкладка Alternate Units
Рисунок 5.12. Диалоговое окно New Dimension Style, вкладка Alternate Units
Она содержит установки для того случая, когда размеры проставляются сразу в основных и альтернативных единицах — например, помимо миллиметров нужны еще и дюймы. Элементы этой вкладки доступны только в том случае, если установлен флажок Display alternate units (Разрешить альтернативные единицы).
Область Alternate Units (Альтернативные единицы) управляет форматом и точностью, коэффициентом пересчета, округлением линейных размеров, префиксом и суффиксом альтернативных единиц. Она содержит соответствующие поля настроек:
Unit format (Формат единиц);
Precision (Точность);
Multiplier for alt units (Коэффициент пересчета);
Round distances to (Округление);
Prefix (Префикс);
Suffix (Суффикс).
Область Zero Suppression (Подавление нулей) полностью соответствует аналогичному полю для вкладки Primary Units (Основные единицы) (см. Рисунок 5.11). Область Placement (Размещение) с помощью двух переключателей позволяет располагать альтернативные размерные единицы в соответствии с названиями переключателей, т. е. After primary value (За основным значением) или Below primary value (Под основным значением).
Вкладка Tolerances (Допуски) (Рисунок 5.13) определяет форму простановки допусков в размерах.
Область Tolerance Format (Формат допусков) содержит следующие параметры управления допусками:
Method (Способ) — определяет способ задания допусков;
Precision (Точность) — задает точность (количество десятичных знаков) для допуска;
Upper value (Максимальное значение) — определяет предельное значение допуска в большую сторону;
Lower value (Минимальное значение) — определяет предельное значение допуска в меньшую сторону;
Scaling for height (Масштаб высоты) — устанавливает масштаб высоты текста для отклонений;
Vertical position (Выравнивание) — управляет выравниванием текстов отклонений.
Кроме того, внутренняя область Zero Suppression (Подавление нулей) управляет подавлением ведущих и хвостовых нулей.

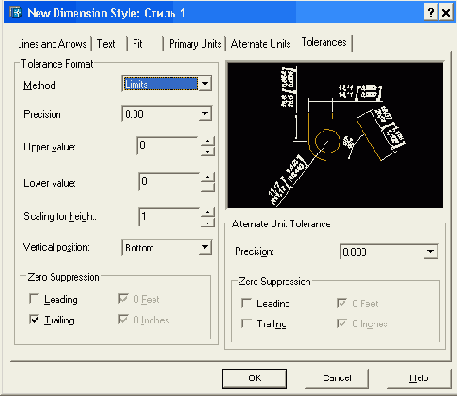

Диалоговое окно New Dimension Style вкладка Tolerances
Рисунок 5.13. Диалоговое окно New Dimension Style, вкладка Tolerances
В раскрывающемся списке Method (Способ) можно выбрать такие значения:
None (Нет) — без показа допуска;
Symmetrical (Симметрично) — допуск с одинаковыми предельными отклонениями в обе стороны (его значение вводится в поле Upper value (Максимальное значение), при выводе содержит символ "±").
Deviation (Отклонения) — различные значения отклонений, выводятся отдельно;
Limits (Предельные размеры) — вывод двух предельных размеров, больший располагается над меньшим;
Basic (Номинальный) — размерный текст принимает форму номинального размера, который заключается в рамку.
После выбора параметра в раскрывающемся списке Method (Способ) система AutoCAD, соответственно, изменяет в окне просмотра иллюстрирующий рисунок, на котором видна устанавливаемая форма размерного примитива.
Если в качестве способа выбран вариант Symmetrically (Симметрично), параметр Lower value (Минимальное значение) не используется.
В раскрывающемся списке Vertical position (Выравнивание) можно выбрать следующие значения:
Тор (Вверх) — выравнивание отклонения и номинального размера по верху;
Middle (Посредине) — выравнивание по середине размерного текста;
Bottom (Вниз) — выравнивание по низу.
Область Alternate Unit Tolerance (Допуски для альтернативных единиц) управляет точностью с помощью раскрывающегося списка Precision (Точность) и подавлением нулей с помощью флажков, расположенных во внутренней области Zero Suppression (Подавление нулей) только в том случае, если используются альтернативные единицы.
После назначения всех установок нового стиля следует закрыть все вкладки нажатием кнопки ОК, а диалоговое окно Dimension Style Manager (Диспетчер размерных стилей) — нажатием кнопки Close (Закрыть).
Кнопка Modify (Изменить) диалогового окна Dimension Style Manager (Диспетчер размерных стилей) (см. Рисунок 5.6) позволяет внести и сохранить изменения в существующий размерный стиль. Она вызывает диалоговое окно Modify Dimension Style (Изменение размерного стиля), которое полностью аналогично окну New Dimension Style (Новый размерный стиль) и также содержит шесть вкладок. Операции с этим диалоговым окном такие же, как и операции с диалоговым окном New Dimension Style (Новый размерный стиль), только что рассмотренным ранее.
Аналогично кнопке Modify (Изменить) диалогового окна Dimension Style Manager (Диспетчер размерных стилей) (см. Рисунок 5.6) работает и кнопка Override (Переопределить), которая открывает соответствующее диалоговое окно Override Current Style (Переопределение текущего стиля). Работа этой кнопки рассматривалась в примере разд. 3.6. Все изменения отображаются в перечне стилей диалогового окна Dimension Style Manager (Диспетчер размерных стилей).
Кнопка Compare (Сравнить) диалогового окна Dimension Style Manager (Диспетчер размерных стилей) (см. Рисунок 5.6) вызывает соответствующее диалоговое окно Compare Dimension Styles (Сравнение размерных стилей) (Рисунок 5.14).
В это окно выводятся отличающиеся значения размерных переменных, если в раскрывающихся списках Compare (Сравнить) и With (Co стилем) установлены различные имена стилей. Если имена в обоих списках совпадают или в одном из них выбрана опция <попе> (<нет>), то выводится полный перечень переменных и их значений.
Как уже было сказано в разд. 3.6, все установки записываются в размерные переменные рисунка, которым соответствуют системные переменные AutoCAD. В русской версии системы AutoCAD имена размерных переменных отличаются от английских имен системных переменных. В то же время в английской версии нет специальных имен для размерных переменных, поскольку этой цели служат имена системных переменных.
Диалоговое окно New Text Style
Рисунок 5.3. Диалоговое окно New Text Style
Если не менять появившееся имя стиля на свое, то в рисунке будет создан стиль по умолчанию с наименованием style 1. Откорректируйте имя стиля на NewT (или другое, состоящее из букв и цифр, без пробелов) и нажмите клавишу <Enter>. Система AutoCAD создаст стиль с этим именем. Все свои характеристики, кроме имени, созданный стиль первоначально возьмет у текущего стиля. В диалоговом окне вы можете изменить их по своему усмотрению.
В диалоговом окне Text Style (Текстовые стили) (см. Рисунок 5.2) откройте раскрывающийся список Font Name (Имя шрифта) — список шрифтов, доступных в данной версии AutoCAD (Рисунок 5.4).
Диалоговое окно Save Multiline Style
Рисунок 5.17. Диалоговое окно Save Multiline Style
Кнопки Element Properties (Свойства элемента) и Multiline Properties (Свойства мультилинии) используются для изменения характеристик текущего стиля, который еще не задействован ни в каких мультилиниях данного рисунка (например, если этот стиль был только что создан). В центре диалогового окна Multiline Styles (Стили мультилинии) находится отображение свойств текущего стиля, причем оно меняется при изменении свойств стиля.
Теперь создадим в нашем рисунке новый стиль мультилинии. Будем считать, что других стилей в рисунке пока нет, поэтому текущим является стиль STANDARD, состоящий из двух параллельных ломаных линий.
В поле Name (Имя) измените имя STANDARD на то, которое вы хотите присвоить новому стилю — например, Triple (в английской версии рекомендуется пользоваться латинскими буквами).
В поле Description (Пояснение) введите свой комментарий — например, Три линии. При этом в поле Name (Имя) все буквы введенного вами имени Triple уже преобразовались в верхний регистр (TRIPLE). Далее нажмите кнопку Add (Добавить).
После этого в списке стилей мультилинии будут фигурировать два имени (STANDARD и TRIPLE), а имя TRIPLE станет именем текущего стиля (Рисунок 5.18). Таким образом, в рисунке появился новый стиль, который взял все свои характеристики (количество элементов и их свойства) от предыдущего стиля STANDARD. Образец, отображающий свойства текущего стиля, при этом не изменился, т. к. свойства нового и старого стилей пока идентичны.
Диалоговое окно Settings
Рисунок 5.37. Диалоговое окно Settings
По завершении всех настроек трансляции следует в диалоговом окне Layer Translator (Транслятор слоев) (см. Рисунок 5.36) щелкнуть по кнопке Translate (Преобразовать). Если схема сопоставления слоев не была сохранена, система напомнит вам об этом. Затем выполняется сама трансляция.
В случае установки флажка Write transaction log (Вести журнал транзакций) автоматически образуется текстовый файл журнала, имеющий то же имя, что и рисунок, но с расширением log. В файл журнала заносится протокол трансляции, содержащий список переименованных слоев (Layers Translated) и список непереименованных слоев (Layers Not Translated).
Диалоговое окно Text Style
Рисунок 5.2. Диалоговое окно Text Style
В левом верхнем углу диалогового окна находится раскрывающийся список стилей, имеющихся в данном рисунке. В примере, приведенном на Рисунок 5.2, имя текущего стиля — Architect. В средней части окна описываются параметры шрифта, использованные в текущем стиле: имя шрифта, начертание (курсив и т. п.) и высота букв. В нижней части окна описываются различные эффекты (переворачивание, растяжение и др.). Если поменять параметры в средней и нижней части диалогового окна, то эти изменения могут быть внесены в действующий стиль с помощью кнопки Apply (Применить), расположенной в верхнем правом углу окна, которая в этом случае будет доступна.
Воспользуемся кнопкой New (Новый) и создадим для примера в рисунке новый стиль. Нажатие на эту кнопку вызывает небольшое диалоговое окно New Text Style (Новый текстовый стиль) (Рисунок 5.3), в котором нужно ввести имя нового стиля. По умолчанию предлагается имя style 1, а при дальнейшем создании новых стилей его номер будет увеличиваться.
Добавление нового стиля мультилиний
Рисунок 5.18. Добавление нового стиля мультилиний
Теперь добавим к двум линиям стиля мультилиний еще одну. Нажмите кнопку Element Properties (Свойства элемента). После этого открывается диалоговое окно Element Properties (Свойства элемента) (Рисунок 5.19).
Контекстное меню окна DESIGNCENTER
Рисунок 5.27. Контекстное меню окна DESIGNCENTER
Move (Переместить); Size (Размер); Close (Закрыть); Allow Docking (Разрешить закрепление); Auto-hide (Автоматически скрывать).
Контекстное меню позволяет настроить свойства окна DESIGNCENTER (ЦЕНТР УПРАВЛЕНИЯ).

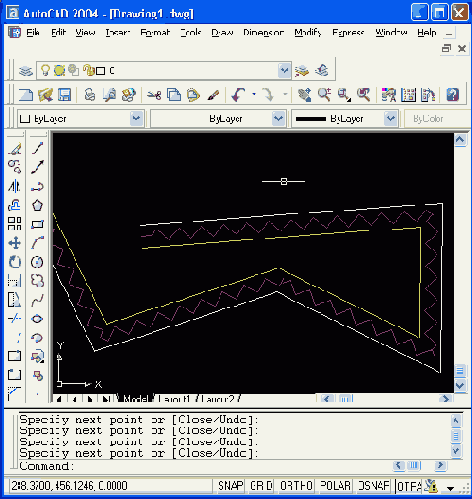

Мультилиния нарисованная новым стилем
Рисунок 5.22. Мультилиния, нарисованная новым стилем
Новый стиль мультилиний с измененными свойствами элементов
Рисунок 5.20. Новый стиль мультилиний с измененными свойствами элементов
Окно Checking Complete
Рисунок 5.32. Окно Checking Complete

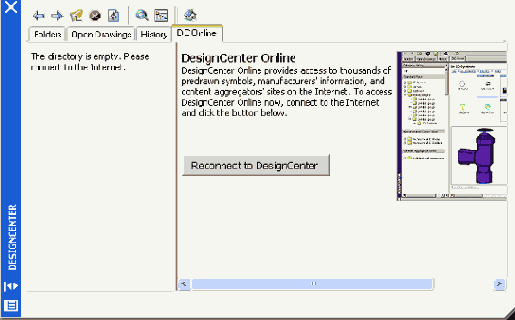

Окно DESIGNCENTER вкладка DC Online
Рисунок 5.26. Окно DESIGNCENTER, вкладка DC Online
Над вкладками располагаются кнопки, которые облегчают работу с Центром управления:
Окно DESIGNCENTER вкладка Folders
Рисунок 5.23. Окно DESIGNCENTER, вкладка Folders
Закрыть окно DESIGNCENTER (ЦEHTP УПРАВЛЕНИЯ) можно либо повторным щелчком по кнопке
Окно DESIGNCENTER вкладка History
Рисунок 5.25. Окно DESIGNCENTER, вкладка History
Окно DESIGNCENTER вкладка Open Drawings
Рисунок 5.24. Окно DESIGNCENTER, вкладка Open Drawings
Отчет о результатах пакетного нормоконтроля
Рисунок 5.35. Отчет о результатах пакетного нормоконтроля
Команда LAYTRANS (СЛОЙТРАНС), которой соответствует кнопка
Панель инструментов CAD Standards
Рисунок 5.28. Панель инструментов CAD Standards
На этой панели расположены три кнопки, соответствующие командам системы AutoCAD:
Панель Styles
Рисунок 5.1. Панель Styles
Содержание
|
Вперед
|
Пример текста использующего шрифт
Рисунок 5.5. Пример текста, использующего шрифт Arial, написание Bold Italic
Раскрывающийся список шрифтов
Рисунок 5.4. Раскрывающийся список шрифтов
Имена, слева от которых нарисован значок
Размерные стили
5.2. Размерные стили
Как вы уже знаете из разд. 3.6, установки оформления размерных примитивов составляют размерный стиль. Работа с размерными стилями выполняется с помощью команды DIMSTYLE (РЗМСТИЛЬ), которой соответствуют кнопка
Стандарты
5.5. Стандарты
Группы проектировщиков с достаточно большим опытом работы создают свои правила оформления чертежей, регламентируя имена и свойства слоев, типов линий, текстовых и размерных стилей и прочих элементов. Это позволяет делать чертежи одного или разных проектов максимально понятными и совместимыми. Можно говорить о стандартах структуры чертежных файлов.
Команда SAVEAS (СОХРАНИТЬКАК), рассмотренная в гл. 2, позволяет сохранить проектную информацию из текущего рисунка в DWS-файле — файле формата, появившегося в версии AutoCAD 2002. В качестве элементов проектирования, хранящихся в DWS-файле, который можно назвать файлом стандарта, выступают:
слои;
типы линий;
текстовые стили;
размерные стили.
Для работы со стандартами используется панель инструментов CAD Standards (Стандарты оформления) (Рисунок 5.28).
Стили мультилиний
5.3. Стили мультилиний
В разд. 2.12 мы рассмотрели построение мультилиний с помощью стиля STANDARD, который создается в новом рисунке автоматически и является действующим стилем по умолчанию. Теперь же рассмотрим процесс формирования других стилей мультилиний.
Создание нового стиля осуществляется с помощью команды MLSTYLE (МЛСТИЛЬ), которой соответствует пункт Multiline Style (Стили мультилиний) падающего меню Format (Формат).
Команда MLSTYLE (МЛСТИЛЬ) вызывает диалоговое окно Multiline Styles (Стили мультилиний) (Рисунок 5.15).
Текстовые стили
5.1. Текстовые стили
Текстовые стили являются очень важным инструментом, который употребляется в однострочных текстах и оказывает влияние на многие другие объекты (размерные стили, определения атрибутов и др.). Мы уже встречались с текстовыми стилями при рассмотрении однострочных текстов в разд. 2.13, где говорилось, что имеется текущий текстовый стиль (по умолчанию — Standard), который применяется к создаваемым надписям. Имя текущего текстового стиля отображается в первом раскрывающемся списке панели инструментов Styles (Стили) (см. Рисунок 5.1).
Текстовые стили хранятся внутри рисунка. С помощью Центра управления AutoCAD (см. разд. 5.4) можно импортировать текстовые стили из других рисунков.
Работа с текстовыми стилями осуществляется с помощью команды STYLE (СТИЛЬ), которой соответствует пункт Text Style (Текстовые стили) падающего меню Format (Формат) и кнопка
