Переключение между пространствами модели и листа
При создании нового рисунка даже с простейшим шаблоном в нижней части графического экрана рисунка появляются имена двух вкладок пространства листа — Layoutl (Лист!) и Layout2 (Лист2). Если в первый раз щелкнуть с помощью левой кнопки мыши по вкладке Layoutl (Лист1), то система AutoCAD начинает инициализацию (установку начальных параметров) этой вкладки графического экрана и открывает диалоговое окно Page Setup (Параметры листа). В этом окне возможны две вкладки (как мы уже знаем, у диалоговых окон могут быть вкладки, позволяющие на одно и то же место выводить разные порции информации окна) — открывается вкладка Layout Settings (Компоновка) (рис. 10.1).

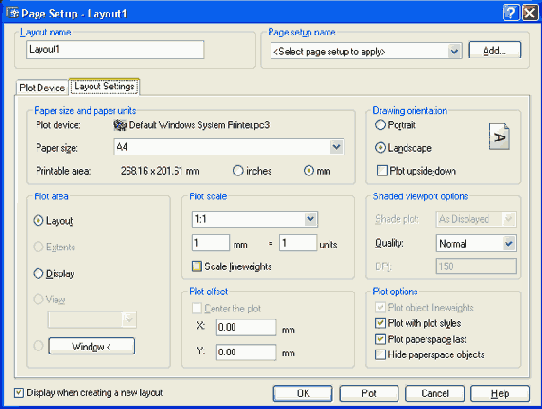

Рис. 10.1. Диалоговое окно Page Setup, вкладка Layout Settings
Данное окно практически полностью совпадает с диалоговым окном Plot (Печать), открытым на вкладке Plot Settings (Параметры печати) (см. рис. 6.14). И это не случайно. Когда мы создаем или инициализируем вкладку листа, то мы должны описать все, что связано с этим листом: устройство печати (на которое лист будет выводиться), размеры листа, поля, масштаб и т. д. Вся указанная информация далее будет храниться вместе с вкладкой в текущем рисунке.
В открывшемся диалоговом окне предлагаются параметры листа по умолчанию, зависящие в основном от принтера, установленного в операционной системе компьютера. После необходимой корректировки закройте окно кнопкой ОК. Теперь параметры листа сформированы, и AutoCAD открывает вкладку Layoutl (Лист1) (рис. 10.2).
Оформление графического экрана в пространстве листа отличается от оформления в пространстве модели. В левом углу виден знак ПСК пространства листа в форме треугольника. Белое поле — это лист бумаги. Пунктирная линия — зона, доступная для печати. Сплошной линией обозначен создаваемый по умолчанию один видовой экран.

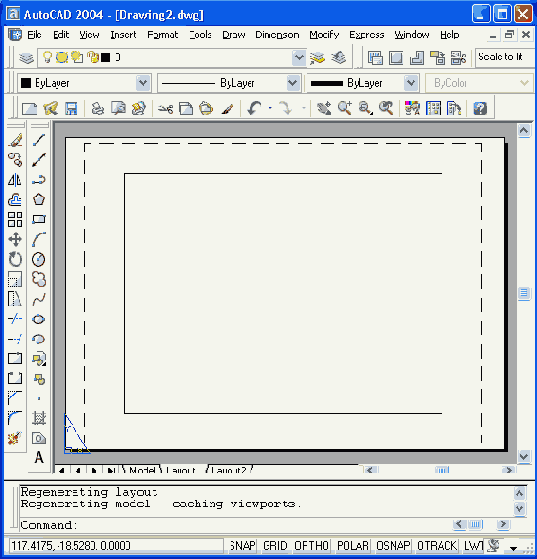

Рис. 10.2. Пространство листа, вкладка Layout 1
VIEWPORT (видовой экран) — это примитив системы AutoCAD, который существует только в пространстве листа и имеет, в основном, прямоугольную форму (может быть подрезан линией другой геометрии). Внутри видового экрана устанавливается вид на объекты, построенные в пространстве модели.
В пространстве модели тоже могут быть видовые экраны. Но там они являются не примитивами, а элементами деления на части графического экрана (см. разд. 9.2). Видовые экраны пространства модели еще называют неперекрывающимися видовыми экранами, а пространства листа — плавающими видовыми экранами.
На рис. 10.3 показан внешний вид листа с плавающим видовым экраном, имеющим размеры по умолчанию, на примере файла твердотельной модели, приведенной на рис. 9.87.
В пространстве листа могут быть не только видовые экраны — в нем можно строить любые примитивы (линии, надписи и т. д.), но они будут принадлежать только пространству листа и не будут отображаться в пространстве модели.
Плавающий видовой экран доступен редактированию, как и другие примитивы системы AutoCAD. Для того чтобы высветить ручки у видового экрана, нужно щелкнуть обязательно по его границе. За появляющиеся ручки можно экран растягивать и сжимать. Сам экран можно перемещать, стирать, копировать и т. д.

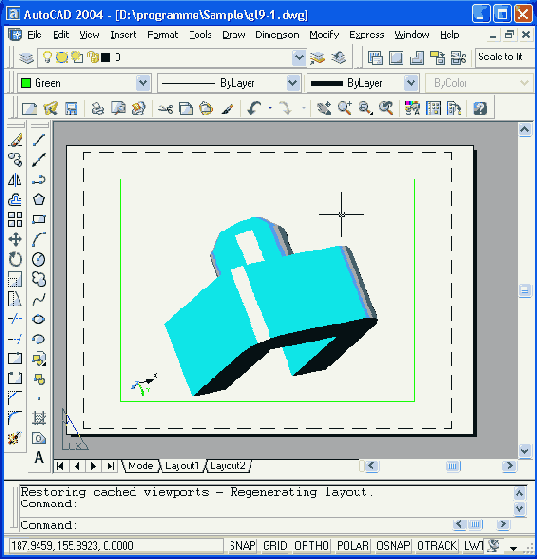

Рис. 10.3. Лист, имеющий один видовой экран с видом модели изделия
Если щелкнуть правой кнопкой мыши по имени вкладки, то появится контекстное меню работы с вкладкой (рис. 10.4).
Рис. 10.4. Контекстное меню операций с вкладками
По сравнению с предыдущей версией системы AutoCAD в этом меню появились два новых пункта:
Activate Previous Layout (Вернуться к предыдущему листу) — активизирует тот лист, который был активным до перехода на текущий лист;
Activate Model Tab (Перейти на вкладку Модель) — активизирует вкладку пространства модели.
Пункт Page Setup (Параметры листа) контекстного меню позволяет вызвать диалоговое окно Page Setup (Параметры листа) (см. рис. 10.1), чтобы посмотреть установки, сделанные для листа, и изменить их, если в этом есть необходимость. Данный пункт недоступен (погашен), если вкладка еще не инициализировалась (т. е. у нее еще нет параметров). Как уже было сказано, при первом же щелчке при помощи левой кнопкой мыши по имени вкладки выполняется инициализация этой вкладки.
Вернуться из пространства листа в пространство модели можно щелчком по имени вкладки Model (Модель) или выбором пункта Activate Model Tab (Перейти на вкладку Модель) из контекстного меню вкладок.
Переключением между пространствами модели и листа управляет системная переменная TILEMODE: при TILEMODE = 1 вы находитесь в пространстве модели, при TILEMODE = 0 — в пространстве листа (о системных переменных см. разд. 11.1).
CompEbook.ru Железо, дизайн, обучение и другие
Создание видовых экранов в листе
Откройте файл с изображением, показанным на рис. 9.87. Если в нем сохранилось изображение, оставшееся от скрытия невидимых линий, то войдите в падающее меню View (Вид) и в подменю Shade (Раскрашивание) выберите пункт 2D Wireframe (2M каркас). Это режим обычного представления объектов и он проще для вычислений системы AutoCAD, чем режим скрытых линий.
Щелкните по вкладке Layoutl (Лист1) и закройте кнопкой ОК появившееся диалоговое окно Page Setup (Параметры листа). Кнопка MODEL (МОДЕЛЬ) в строке режимов изменит свое состояние на PAPER (ЛИСТ).
Рисунок перейдет в пространство листа, в котором должен быть только один видовой экран, создаваемый по умолчанию системой AutoCAD на новом листе (см. рис. 10.3). В данном видовом экране появится вид, идентичный виду, установленному в активном видовом экране пространства модели (если в пространстве модели не было деления графического экрана на видовые, то активным является целый графический экран).
Удалите этот видовой экран (щелкните по кромке видового экрана и после появления у него ручек нажмите, например, клавишу <Delete>). Изображение на вашем компьютере должен стать похожим на рис. 10.2 (только не будет контура видового экрана). Теперь мы создадим на листе свои собственные видовые экраны.
Вызовите панель инструментов Viewports (Видовые экраны) (рис. 10.5).
Рис. 10.5.Панель инструментов Viewports
На этой панели инструментов находятся пять кнопок и один раскрывающийся список. Перечислим функции кнопок:
— в пространстве листа подрезает существующий видовой экран многоугольной линией.
Воспользуемся кнопкой
панели Viewports (Видовые экраны) для создания видового экрана в листе. Щелчок по этой кнопке равносилен вызову команды MVIEW (СВИД) или команды -VPORTS (-ВЭКРАН) (минус перед именем команды заставляет команду работать без диалогового окна, в режиме командной строки). Система AutoCAD выдаст запрос о расположении новых видовых экранов:
Specify corner of viewport or [ON/OFF/Fit/Shadeplot/Lock/Object/Polygonal/Restore/2/3/4] <Fit>:
(Угловая точка видового экрана или [ Вы/Откл/В Писать/Раскрасить/ Блокировать/ОБъект/Многоугольный/ВОсстановитъ/2/3/4] <ВПисать>:)
Для указания границ нового видового экрана нужно указать две его угловые точки, расположенные по диагонали будущего прямоугольного контура. Укажите сначала одну точку недалеко от левого верхнего угла прямоугольника с пунктирной линией (это край рабочего поля листа бумаги). Появится следующий запрос:
Specify opposite corner: (Противоположный угол:)
Укажите противоположный угол так, чтобы создаваемый видовой экран занял примерно левую верхнюю четверть листа (рис. 10.6).

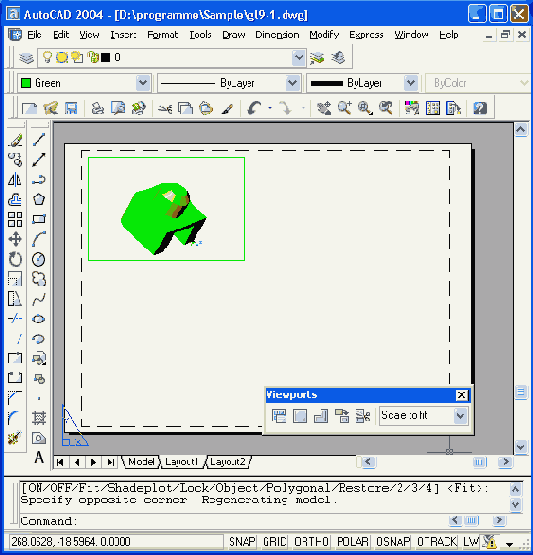

Рис. 10.6. Создание плавающего видового экрана
Повторите операцию по созданию видовых экранов разных размеров на свободном поле листа еще несколько раз. Пример создания нескольких экранов на листе приведен на рис. 10.7.
Видовые экраны могут располагаться в любом месте графического экрана, даже за пределами рабочего поля (хотя это не имеет большого смысла — разве что только для какой-то дополнительной информации разработчику рисунка, т. к. часть пространства листа, находящаяся вне рабочего поля, обычно не попадает на печать). Видовые экраны могут пересекаться, но не стоит создавать видовые экраны, целиком лежащие внутри других видовых экранов — это затруднит выбор такого экрана и осложнит с ним дальнейшие операции.
Другие опции команды MVIEW (СВИД):
ON (Вкл) — включает видимость объектов модели внутри видового экрана, если она ранее была выключена с помощью опции OFF (Откл);
OFF (Откл) — отключает видимость объектов модели внутри видового экрана;
Fit (ВПисать) — создает видовой экран с размерами рабочего поля листа;
Shadeplot (Раскрасить) — задает возможную дополнительную обработку видового экрана при выводе на плоттер (удаление невидимых линий, раскраску или тонирование, режим каркаса);
Lock (Блокировать) — включает или выключает блокировку дальнейшего изменения масштаба видового экрана;
Object (ОБъект) — создает видовой экран с границей, идентичной указанному замкнутому объекту (полилинии, эллипсу, сплайну, области или окружности);
Polygonal (Многоугольный) — создает видовой экран с многоугольной границей (стороны многоугольника могут быть и дуговыми сегментами);
Restore (Восстановить) — создает группу плавающих видовых экранов, расположенных аналогично именованной конфигурации видовых экранов пространства модели;
2 —- делит прямоугольную зону на 2 видовых экрана;
3 — делит прямоугольную зону на 3 видовых экрана;
4 — делит прямоугольную зону на 4 видовых экрана.

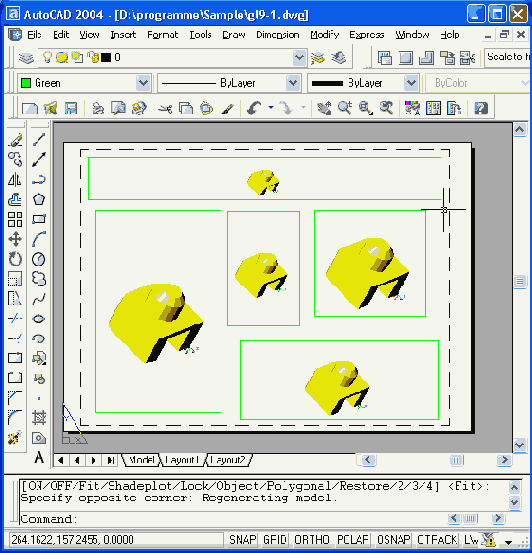

Рис. 10.7. Создание нескольких плавающих видовых экранов
Дальнейшая работа с листом должна заключаться в следующем: в каждом видовом экране необходимо установить свой вид и масштаб, сделать рамки видовых экранов невидимыми или непечатаемыми, добавить в пространстве листа элементы оформления (наименования видов и сечений, надписи, рамку, штамп и т. д.) и только после этого лист можно печатать для получения твердой копии. Об управлении масштабами видового экрана, масштабировании надписей см. разд. /ft5.
Если теперь щелкнуть по расположенной внизу кнопке режима PAPER (ЛИСТ), то надпись на ней изменится на MODEL (МОДЕЛЬ). Кроме того, один видовой экран будет обведен жирной линией, а устройство указания внутри него будет иметь форму перекрестия, как в пространстве модели (рис. 10.8). Аналогичного эффекта можно добиться, если в режиме PAPER (ЛИСТ) дважды щелкнуть левой кнопкой мыши внутри одного видового экрана.

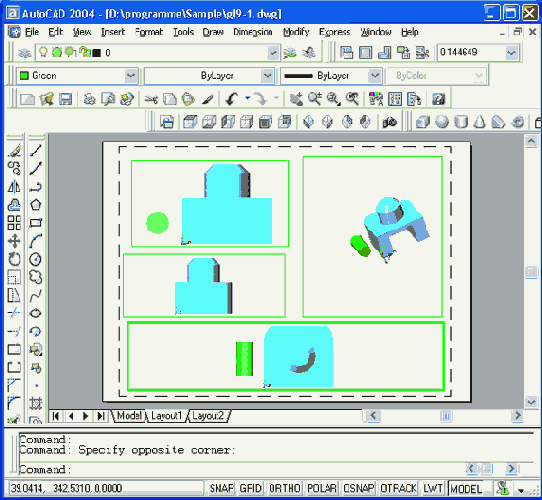

Рис. 10.8. Переход в режим MODEL с активизацией одного видового экрана
Если передвинуть курсор в любое другое место пространства листа, то там курсор будет иметь форму стрелки, а не перекрестия. Это означает, что в данный момент вам доступна для работы только область активного видового экрана. Вы можете работать с ней так же, как и с пространством модели, только зона построений графического экрана стала несколько меньше. В данном режиме вы имеете доступ только к пространству модели, в котором вы можете редактировать, стирать существующие в модели объекты и строить новые примитивы. В то же время вы теперь не можете работать с объектами пространства листа (например, создавать новые видовые экраны).
В любой момент в листе в режиме MODEL (МОДЕЛЬ) активным может быть только один видовой экран. Чтобы активизировать другой видовой экран, просто щелкните в его зоне левой кнопкой мыши.
Внутри активного видового экрана вам доступны команды панорамирования, зумирования, установки вида, направления взгляда и любые другие команды работы с трехмерной моделью.
Щелчок по кнопке режима MODEL/PAPER (МОДЕЛЬ/ЛИСТ) меняет ее состояние на противоположное (MODEL на PAPER и наоборот). Можно использовать для переключения между режимами еще один способ: двойной щелчок левой кнопкой мыши в зоне любого видового экрана включает режим MODEL (МОДЕЛЬ), а двойной щелчок в зоне вне видовых экранов включает режим PAPER (ЛИСТ).
Переключение между режимами MODEL (МОДЕЛЬ) и PAPER (ЛИСТ) пространства листа может выполняться также с помощью команд MSPACE (МОДЕЛЬ) и PSPACE (ЛИСТ).
CompEbook.ru Железо, дизайн, обучение и другие
Оформление видовых экранов
Установим теперь различные виды в разных видовых экранах. Сохраним в одном экране изометрический вид, а в трех других установим, например, виды сверху, спереди и справа. Для этого в режиме MODEL (МОДЕЛЬ) (следите за режимом!) щелчком мыши активизируйте нужный видовой экран и с помощью пункта 3D Views (3M виды) падающего меню View (Вид) или посредством панели инструментов View (Вид) установите требуемый вид. Повторите операцию во всех видовых экранах. Подкорректируйте установленные виды с помощью операций панорамирования и зумирования. Возможный вариант результата работы приведен на рис. 10.9.
О согласовании проекций между видовыми экранами см. разд. 10.7.
Часто возникает необходимость на виде или сечении чертежа (для нас — это в видовом экране файла рисунка) показывать не все элементы модели. Как же сделать так, чтобы в видовом экране не были видны лишние элементы?
Для этого воспользуемся такой операцией, как замораживание слоя в конкретном видовом экране. Она была опущена в гл. 4, поскольку в пространстве модели у слоев такого свойства нет (есть только общее замораживание, когда объекты слоя становятся невидимыми везде).

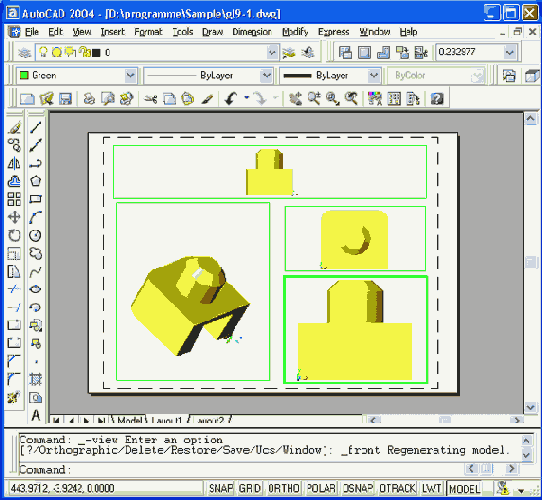

Рис. 10.9. Установки видов в режиме MODEL
Находясь в режиме МОДЕЛЬ (MODEL) пространства листа, щелкните по кнопке
панели инструментов Layers (Слои) (напомним, что в системе AutoCAD 2002 данная кнопка находилась на панели Object Properties (Свойства объектов)). После этого откроется диалоговое окно Layer Properties Manager (Диспетчер свойств слоев) (см. рис. 4.14). В центральной части окна находятся характеристики слоев, выводимые в столбцы с заголовками. Наименования не всех столбцов видны полностью, но можно, устанавливая указатель мыши на разделитель между столбцами, буксировать его до такого положения, чтобы нужные наименования развернулись (при необходимости границы этого окна по ширине можно менять). После характеристики Plot (Печать) у вас должны появиться два новых столбца (рис. 10.10) с характеристиками, которые были опущены в гл. 4.Новые характеристики слоев следующие:
Current VP Freeze (Замороженный на текущем ВЭ) — указывает состояние замораживания относительно текущего видового экрана (заморожен или разморожен);
New VP Freeze (Замороженный на новых ВЭ) — указывает состояние замораживания относительно будущих новых видовых экранов (будет заморожен или разморожен).

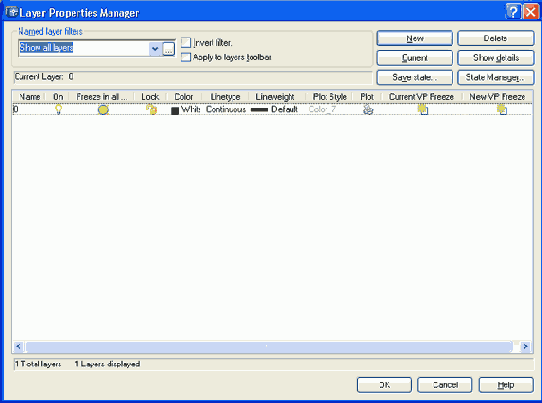

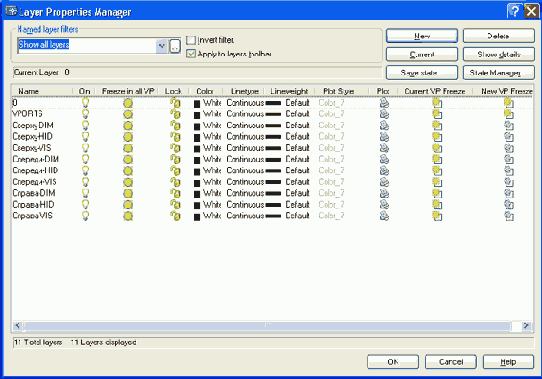

Рис. 10.10. Диалоговое окно Layer Properties Manager со свойствами, относящимися к видовым экранам
Для каждого слоя в столбце Current VP Freeze (Замороженный на текущем ВЭ) может находиться одна из двух пиктограмм: — разморожен в активном видовом экране и — заморожен в активном видовом экране.
Первая из этих пиктограмм означает, что объекты данного слоя будут видимыми в текущем видовом экране, а вторая — что невидимы. Поэтому для каждого слоя нужно решить, в каких видовых экранах он будет виден, а в каких нет. Щелчок по пиктограмме меняет состояние слоя на противоположное.
Если внимательнее посмотреть на раскрывающийся список слоев в панели Layers (Слои) (см. рис. 10.9), то можно увидеть, что значок присутствует и в списке со значками других свойств. Поэтому список панели Layers (Слои) используется для ускорения процесса замораживания или размораживания слоя в активном видовом экране.
Аналогичное свойство замораживания можно зарезервировать слою для всех новых видовых экранов пространства листа, которые будут создаваться. В столбце New VP Freeze (Замороженный на новых ВЭ) тоже может находиться одна из двух пиктограмм: — разморожен в новых видовых экранах и — заморожен в новых видовых экранах.
Таким образом, если вам нужно, чтобы какой-то объект был виден только в данном видовом экране и не виден в других экранах, то перенесите этот объект в пространстве модели на свой персональный слой, который в пространстве листа разморозьте только в одном видовом экране и заморозьте во всех остальных. На рис. 10.11 приведен пример модели, у которой изображение дополнительного цилиндра видно только на виде спереди (верхний левый видовой экран) и на изометрическом виде (экран в правой части листа). В то же время цилиндр не виден на расположенном внизу виде сверху.
Однако если вы заморозили слой в целом с помощью значка или выключили его с помощью значка , то объекты слоя будут невидимыми и в пространстве модели, и во всех видовых экранах пространства листа, независимо от состояния размороженное™ слоя относительно активного видового экрана.

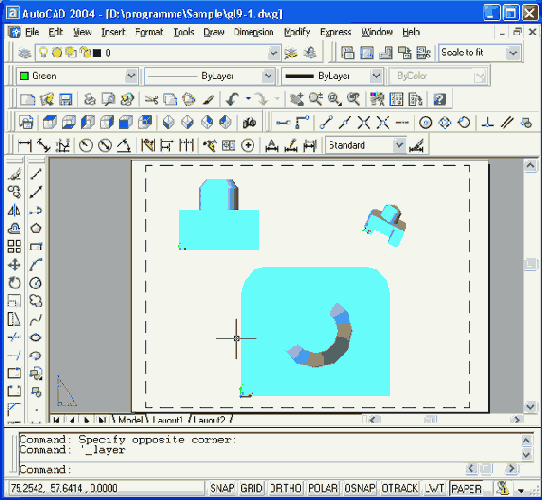

Рис. 10.11. Замораживание слоя модели в выбранных видовых экранах
Описанный только что способ раньше был единственным методом, позволявшим показывать размер только на одном виде. Чтобы пользоваться функциями объектной привязки, приходилось проставлять размеры в пространстве модели, а это приводило к проблеме появления размерных примитивов во всех видовых экранах. Тогда размер переносился на свой слой, а слой замораживался в лишних видовых экранах.
В данной версии системы AutoCAD указанная проблема простановки размеров не существует. Вы можете, находясь в пространстве листа в режиме PAPER (ЛИСТ), наносить размеры и при этом пользоваться объектной привязкой к примитивам модели. На рис. 10.12 показан пример простановки размеров в пространстве листа, но с применением объектной привязки к объекту пространства модели.

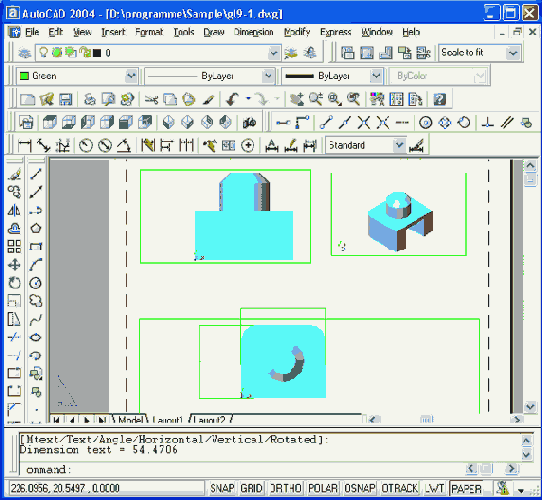

Рис. 10.12. Простановка размеров в пространстве листа с привязкой к объектам модели
Замечание
Проставлять размеры следует уже после того, как установлен масштаб вида. Если изменить масштаб вида, то произойдет отрыв размеров от объекта. Кроме того, в размерных текстах следует учитывать масштаб видового экрана. Об управлении масштабом см. разд. 10.4. В предыдущей версии системы AutoCAD приходилось выполнять специальную операцию учета масштаба видового экрана в значениях проставляемых размеров. На рис. 10.12 видно, что в данной версии эта проблема снята.
Для того чтобы рамки видовых экранов были не видны, их нужно перенести на отключенный слой, при этом внутренность видовых экранов останется видимой (рис. 10.13).
Рис. 10.13. Замораживание границ видовых экранов
Еще один прием для удаления рамок видовых экранов из печатного документа — перед выводом сделать слой рамок экранов непечатаемым, изменив значение характеристики слоя Plot (Печать) на .
Подробнее об управлении видимостью границы подрезанного видового экрана см. в разд. 10.5.
CompEbook.ru Железо, дизайн, обучение и другие
Управление масштабом
Установка масштаба внутри видового экрана пространства листа выполняется с помощью команды ZOOM (ПОКАЗАТЬ) с опцией Scale (Масштаб). Как уже было сказано в разд. 2.4, если при указании масштаба ввести число с окончанием ХР (ХЛ) (здесь буквы X латинские и в английской, и в русской версиях, буква Р латинская, буква Л русская), то масштаб будет установлен относительно пространства листа. Поэтому если в каком-то видовом экране нужно установить масштаб 1:10, то перейдите в пространстве листа в режим MODEL (МОДЕЛЬ), активизируйте щелчком мыши экран и введите команду ZOOM (ПОКАЗАТЬ) с опцией Scale (Масштаб). Система AutoCAD выдаст запрос:
Enter a scale factor (nX or nXP): (Масштабный коэффициент (nХ или nХЛ):) В ответ введите 0.1ХР или 0.lxp.
Удобным способом установки масштаба в видовом экране является раскрывающийся список масштабов в панели инструментов Viewports (Видовые экраны) (рис. 10.14).

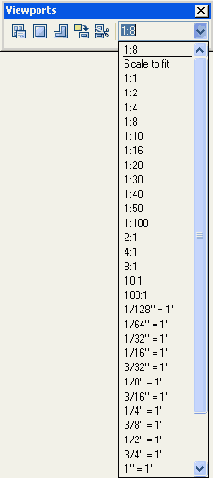

Рис. 10.14. Раскрывающийся список масштабов панели инструментов Viewports
Если нужный вам масштаб является одним из стандартных, то вы можете прямо выбрать его из раскрывающегося списка. К стандартным в данной версии AutoCAD отнесены такие значения: Scale to fit (Вписать), 1:1, 1:2, 1:4, 1:8, 1:10, 1:16, 1:20, 1:30, 1:40, 1:50, 1:100, 2:1, 4:1, 8:1, 10:1, 100:1. Вы можете посредством этого списка ввести и свои значения масштабов. Например, если вам нужен масштаб 1:5, то вы можете в поле списка набрать 1:5 или 0.2 и затем нажать клавишу <Enter>, после чего активный экран изменит свой масштаб на новый. Если щелкнуть по другому видовому экрану, то поле списка в панели инструментов Viewports (Видовые экраны) отразит его текущий масштаб (см., например, рис. 10.8).
Команда SPACETRANS (ЕДПРОСТ), появившаяся в версии AutoCAD 2002, позволяет рассчитать, с какими длинами объекты, построенные в пространстве модели, будут отображаться в видовых экранах пространства листа и наоборот. Команда не применима во вкладке Model (Модель).
Если команда SPACETRANS (ЕДПРОСТ) вызвана во вкладке пространства листа в режиме PAPER (ЛИСТ), то выводится запрос:
Select a viewport: (Укажите видовой экран:)
Нужно выбрать тот видовой экран, относительно которого будут пересчитываться длины. При пересчете будет использован масштаб видового экрана. После указания экрана система запрашивает:
Specify model space distance <1>: (Расстояние в пространстве модели <1>:)
Нужно задать длину объекта (или, например, высоту букв надписи) в пространстве модели, после чего AutoCAD вычислит, как эта длина (или высота) будет отражена в выбранном видовом экране. Например, если масштаб видового экрана равен 5, а вы введете в качестве длины 12,5 мм, то получите ответ: 2.5. Данная операция позволяет вам управлять длиной объекта в модели, если вы хотите получить нужную вам длину в видовом экране.
Если команда SPACETRANS (ЕДПРОСТ) выполняется в режиме MODEL (МОДЕЛЬ), то запрос выглядит несколько иначе:
Specify paper space distance <1>: (Расстояние в пространстве листа < 1 >:)
Вам необходимо ввести длину (расстояние) в пространстве листа. AutoCAD вернет соответствующее значение длины в пространстве модели с учетом масштаба активного видового экрана.
CompEbook.ru Железо, дизайн, обучение и другие
Редактирование формы видового экрана
Видовой экран в пространстве листа не обязан иметь только прямоугольную форму. В системе AutoCAD, начиная с версии AutoCAD 2000, можно придать видовому экрану форму многоугольника, окружности, эллипса и т. п.
Рассмотрим еще три кнопки панели инструментов Viewports (Видовые экраны) (рис. 10.5). Щелкните по кнопке
, которая предназначена для создания видовых экранов в форме многоугольника (точнее, в виде полилинии, в которую могут входить прямолинейные и дуговые сегменты). Кнопка соответствует опции Polygonal (Многоугольный) команды -VPORTS (-ВЭКРАНЫ), рассмотренной в разд. 10.2.Система AutoCAD выдаст первый запрос: Specify start point: (Начальная точка:)
Укажите первую точку будущей многоугольной границы видового экрана. Следующий запрос:
Specify next point or [Arc/Close/Length/Undo]: (Следующая точка или [Дуга/Замкнуть/длИна/Отменить]:)
Последний запрос повторяется, пока не будут заданы все точки контура (завершение ввода после нажатия клавиши <Enter>). Из формы запросов видно, что создается полилиния, в которой могут быть и дуговые сегменты, но должно быть не менее трех точек. Такой контур можно редактировать с помощью команды PEDIT (ПОЛРЕД) или с помощью ручек.
Теперь щелкните по кнопке
панели инструментов Viewports (Видовые экраны). Эта кнопка предназначена для преобразования замкнутого объекта в видовой экран и соответствует опции Object (Объект) команды -VPORTS (-ВЭКРАНЫ).
Система AutoCAD запрашивает: Select object to clip viewport: (Выберите объект для подрезки видового экрана:)
В ответ выберите существующий замкнутый объект, который должен стать границей будущего видового экрана. Этот объект должен быть построен на поле листа в режиме PAPER (ЛИСТ), иначе он не будет доступен в данной операции. В качестве такого объекта могут выступать полилиния, окружность, эллипс и сплайн.
После указания объекта образуется видовой экран требуемой формы. На рис. 10.15 показаны экраны в форме полилинии и в форме окружности.
Кнопка
панели инструментов Viewports (Видовые экраны) в пространстве листа подрезает существующий видовой экран многоугольной линией. Данная операция аналогична подрезке блоков и внешних ссылок, рассмотренной в разд. 7.3.Таким образом, лишние элементы можно удалять из видового экрана не только замораживанием слоя объекта на данном видовом экране, но и подрезкой экрана.
При отключении видимости границ видовых экранов, имеющих подрезку, следует иметь в виду следующее. Замораживание слоя, на котором находится подрезанный видовой экран, приводит к отключению подрезки (восстановится та форма экрана, которая была до подрезки). Правильным выходом является не замораживание, а отключение слоя, на котором находится подрезанный видовой экран, что обеспечит невидимость его границы (подрезка при этом сохранится).

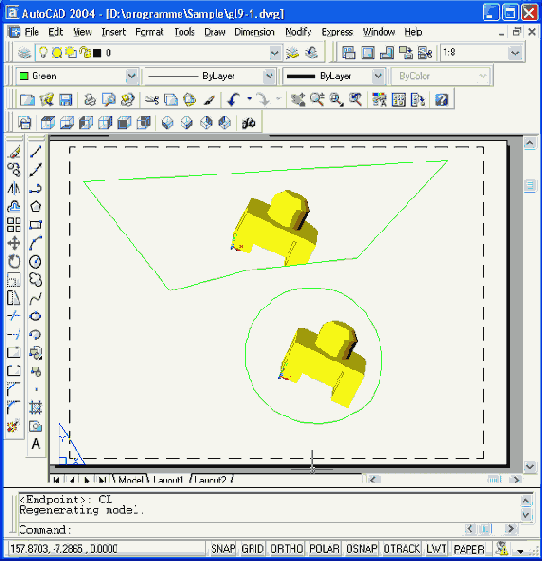

Рис. 10.15. Видовые экраны непрямоугольной формы
CompEbook.ru Железо, дизайн, обучение и другие
Создание нового рисунка с использованием шаблона
В гл. ] рассматривался вопрос создания рисунка с помощью простейшего шаблона. Однако в AutoCAD есть возможность создать рисунок с помощью шаблонов, поставляемых вместе с версией системы AutoCAD.
Щелкните на панели инструментов Standard (Стандартная) по кнопке
соответствующей новой команде QNEW (БНОВЫЙ). Если в настройке системы у вас было задано имя шаблона для быстрого создания нового рисунка (см. гл. 11), то AutoCAD сразу же создаст рисунок по такому шаблону. Если в настройке имя шаблона не было указано, то откроется диалоговое окно Create New Drawing (Создание нового рисунка) или диалоговое окно Select Template (Выбор шаблона).Замечание
Старая команда NEW (НОВЫЙ) и соответствующий ей пункт New (Новый) падающего меню File (Файл) открывают окно Create New Drawing (Создание нового рисунка) независимо от настроек.
В диалоговом окне Create New Drawing (Создание нового рисунка) щелкните по кнопке Use a Template (По шаблону). После этого окно примет вид, изображенный на рис. 10.16.
Рис. 10.16. Диалоговое окно Create New Drawing (режим Use a Template)
В данном окне вам предлагается выбрать нужный шаблон из списка шаблонов стандартов: ANSI, DIN, ISO и JIS, содержащих рамки различных форматов с основными надписями. Надо иметь в виду, что рамки ANSI имеют размеры в дюймах, остальные — в миллиметрах. Поэтому рамка ANSI может оказаться не того размера, которого вам бы хотелось иметь.

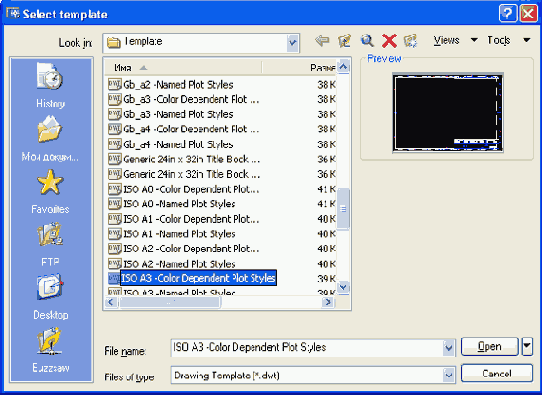

Аналогичный выбор вам необходимо сделать в том случае, если открылось окно Select Template (Выбор шаблона).
Выберите для примера шаблон ISO A3 -Color Dependent Plot Styles.dwt. При этом откроется новый рисунок, но в нем уже будут элементы оформления (рис. 10.17).
Прежде всего, обратите внимание, что рисунок открылся сразу в пространстве листа (вкладка ISO A3 Title Block) с одним видовым экраном (его прямоугольная граница нарисована сплошной линией). В зависимости от свойств вашего плоттера границы видового экрана и рамка формата могут выйти за пределы рабочего поля, что вам далее придется подкорректировать.
Проверьте с помощью команды LIST (СПИСОК), какими примитивами представлены рамка и штамп. Это позволит вам в дальнейшем правильно ими воспользоваться. В данном случае рамка и штамп являются блоком с атрибутами. При заполнении штампа вам нужно будет отредактировать значения атрибутов (см. разд. 7.1.6). В крайнем случае, блок можно будет расчленить и подработать его элементы под свой стиль.

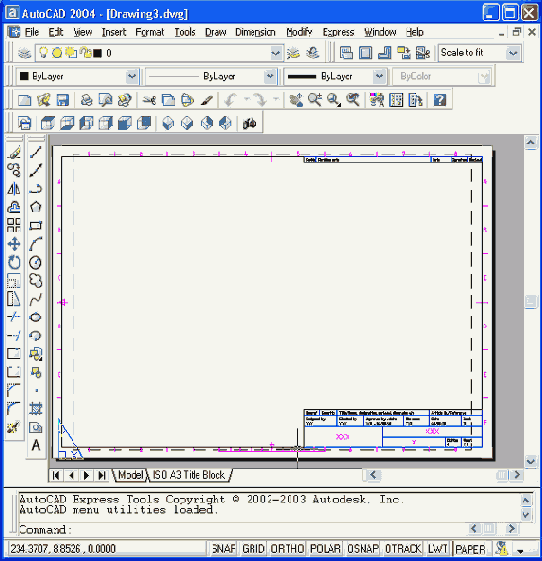

Рис. 10.17. Новый рисунок, открытый с шаблоном ISO A3
В шаблоны могут входить любые элементы чертежа — не только рамки и штампы, но и узлы, секции и другие заготовки, а также настройки единиц, углов и др. Такие шаблоны могут создавать сами пользователи.
Если вы уже создали и открыли файл, который хотели бы дальше использовать как шаблон, выберите в падающем меню File (Файл) операцию Save As (Сохранить как) или воспользуйтесь командой SAVEAS (СОХРАНИТЬ-КАК). Появится диалоговое окно Save Drawing As (Сохранение). Файлы шаблонов имеют расширение dwt. поэтому в раскрывающемся списке Files of type (Тип файлов) выберите AutoCAD Drawing Template (*.dwt) (Шаблон рисунка AutoCAD (*.dwt)). Система AutoCAD откроет папку Template, в которой хранит файлы своих шаблонов (рис. 10.18).
Введите имя вашего шаблона в поле File name (Имя файла) и нажмите кнопку Save (Сохранить). После этого откроется диалоговое окно Template Description (Описание шаблона) (рис. 10.19).
В этом окне в поле Measurement (Единицы) с помощью раскрывающегося списка нужно выбрать единицы измерения и в поле Description (Описание) ввести описание шаблона. Закройте окно Template Description (Описание шаблона), и ваш шаблон готов. Этот шаблон пока будет доступен только на вашей машине, но его можно записать в папку Template тех пользователей, которым вы хотите этот шаблон передать.

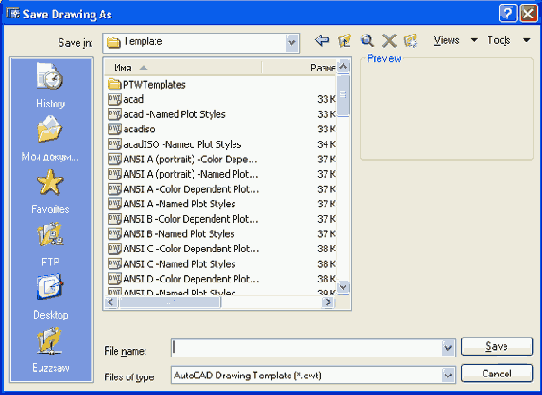

Рис. 10.18. Диалоговое окно Save Drawing As
Рис. 10.19. Диалоговое окно Template Description
CompEbook.ru Железо, дизайн, обучение и другие
Специальные средства оформления листа чертежа
В панели инструментов Solids (Тела) (см. рис. 9.80) есть две кнопки, предназначенные для подготовки согласованных видовых экранов с видами трехмерных тел. Следует заметить, что создаваемые и обрабатываемые командами этих кнопок видовые экраны имеют специальную организацию. Видовые экраны получают имена и с этими видовыми экранами связываются специально создаваемые слои рисунка.
Команда SOLVIEW (Т-ВИД), которой соответствуют кнопка
панели инструментов Solids (Тела) и пункт падающего меню Draw | Solids | Setup | View (Рисование Тела Подготовка | Вид), позволяет создать согласованные виды.Рассмотрим эту команду на примере, изображенном на рис. 9.87. В пространстве модели построен объект, для которого в пространстве листа нужно создать видовые экраны согласованных проекций. Перейдем на вкладку Layoutl (Лист1), в которой, будем считать, пока еще нет видовых экранов (если есть, то их можно удалить). Первый запрос команды SOLVIEW (Т-ВИД):
Enter an option [Ucs/Ortho/'Auxiliary/Section]: (Задайте опцию [Пск/Орто/Дополнительный/Сечение]:)
Нажатие клавиши <Enter> завершает команду. Возможные опции команды:
Ucs (Пек) — создание видового экрана с видом по заданной ПСК;
Ortho (Орто) — создание видового экрана с видом, ортогональным к виду указанного видового экрана;
Auxiliary (Дополнительный) — создание видового экрана с видом по линии дополнительного сечения;
Section (Сечение) — создание видового экрана с сечением. Выберем опцию Ucs (Пек).
Следующий запрос: Enter an option [Named/World/?/Current] <current>: (Задайте опцию [Имя/Мск/?/Текущая] <Текущая>:)
Выберем опцию World (Мск) для вида сверху, т. к. МСК соответствует плоскости нижнего основания моделируемого объекта. Далее:
Enter view scale <1.0>: (Масштаб вида < 1.0>:)
Задайте масштаб, равный 0.2 (т. е. 1:5). Система AutoCAD начинает строить первую проекцию и запрашивает положение центра вида:
Specify view center: (Центр вида:)
Укажите точку центра вида в левой нижней четверти листа. Система создаст видовой экран с условной кромкой по границе рабочего поля листа и сделает первое приближение по размещению вида (рис. 10.20).
С первого раза вид может расположиться неудачно (например, слишком близко к нижней границе рабочего поля). Поэтому следующий запрос позволяет либо уточнить положение точки центра вида, либо нажатием клавиши <Enter> зафиксировать положение центра и перейти к заданию границ видового экрана:
Specify view center <specify viewport>: (Центр вида <видовой экран>:)

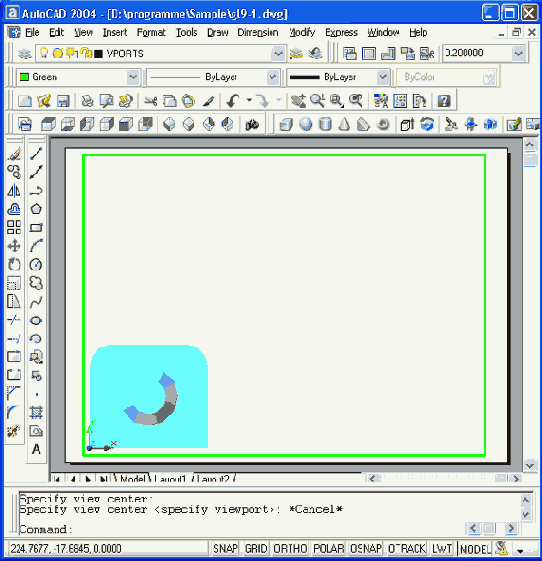

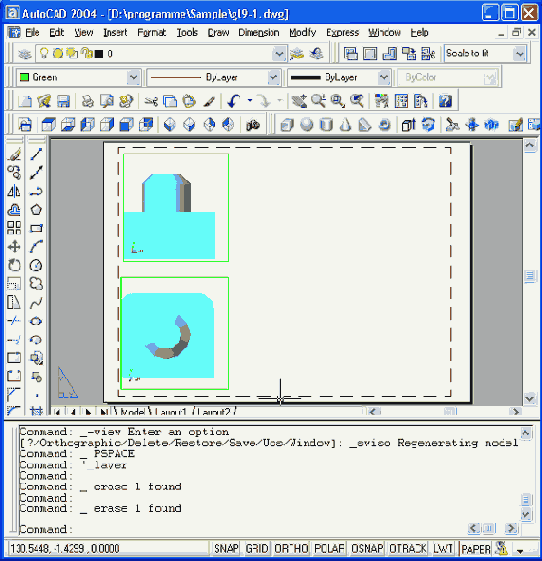

Рис. 10.20. Размещение центра первого вида
Запрос повторяется до тех пор, пока вы не нажмете клавишу <Enter>. Поэтому можно сколько угодно раз уточнять положение центра вида. После нажатия <Enter> появляется запрос о положении границ прямоугольного видового экрана:
Specify the first corner of viewport: (Первый угол видового экрана:)
Далее:
Specify the other corner of viewport: (Противоположный угол видового экрана:)
После задания границ видового экрана нужно ввести его имя:
Enter view name: (Имя вида:)
Введите имя (например. Сверху). Система AutoCAD завершает построение первого видового экрана и выдает сообщение о сохранении ПСК вместе с видом (рис. 10.21).

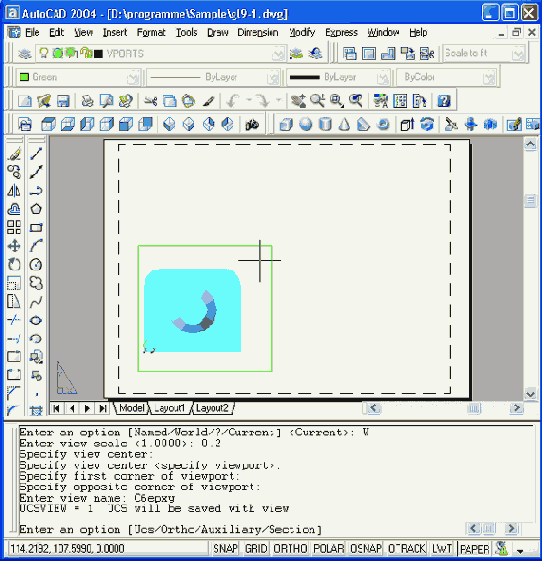

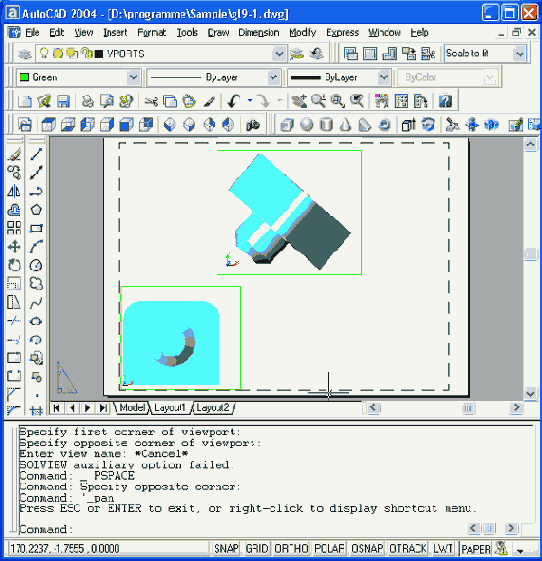

Рис. 10.21. Размещение первого видового экрана
Затем снова повторяется запрос:
Enter an option [Ucs/Ortho/'Auxiliary/Section]: (Задайте опцию [Пек/'Орто/'Дополнительный/'Сечение']:)
Для того чтобы построить вид спереди, связанный с видом сверху, и расположить его в листе выше построенного, выберите опцию Ortho (Орто). Появляется запрос:
Specify side of viewport to project: (Укажите сторону видового экрана для проекции:)
Укажите нижнюю сторону первого видового экрана (в этом вам помогает автоматически появляющаяся объектная привязка Midpoint (Середина)) (рис. 10.22). Нельзя указывать верхнюю сторону видового экрана, т. к. в этом случае новый вид получится перевернутым (вместо вида спереди получится вид сзади).
После этого выдается запрос о центре второго вида, но, когда вы пытаетесь показать центр нового вида, появляющаяся резиновая нить режима ортогональности позволит вам разместить новый вид только строго вертикально от вида сверху. Укажите точку центра вида и затем по следующим запросам — границы видового экрана. Зададим второму виду имя Спереди. После этого в листе будут уже два видовых экрана с согласованными проекциями (рис. 10.23).

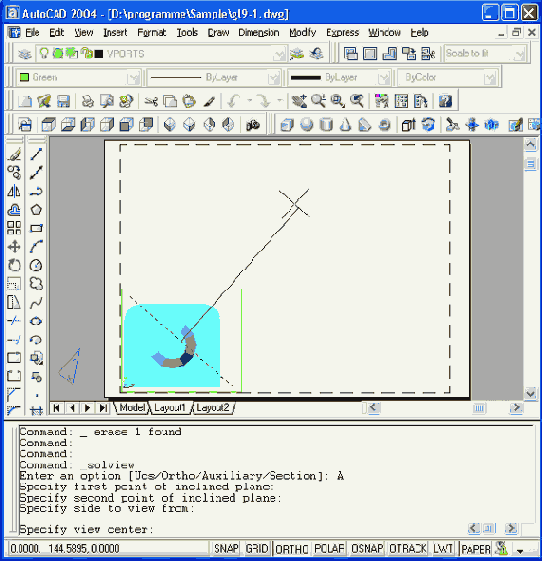

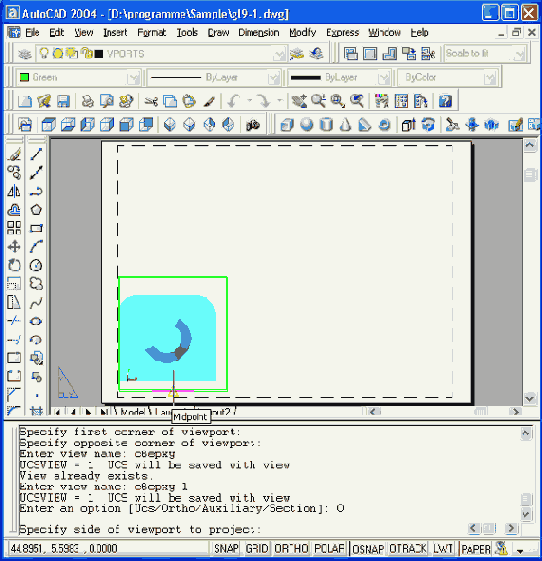

Рис. 10.22. Указание направления взгляда для связанного вида

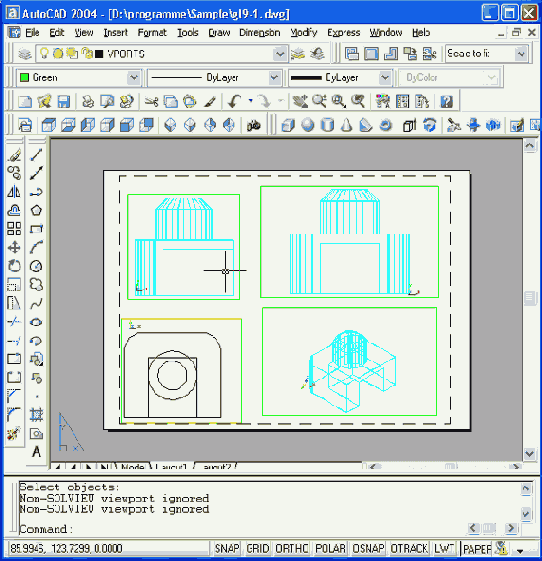

Далее с помощью опции Ortho (Орто) команды SOLVIEW (Т-ВИД) в правой верхней четверти листа построим третий видовой экран, задав имя вида Справа. Для полноты картины с помощью команд —VPORTS (—ВЭКРАНЫ) или MVIEW (СВИД) можно в правом нижнем углу построить еще один видовой экран и установить в нем изометрический вид. Получим чертеж с четырьмя проекциями, три из которых полностью согласованы между собой (рис. 10.24).

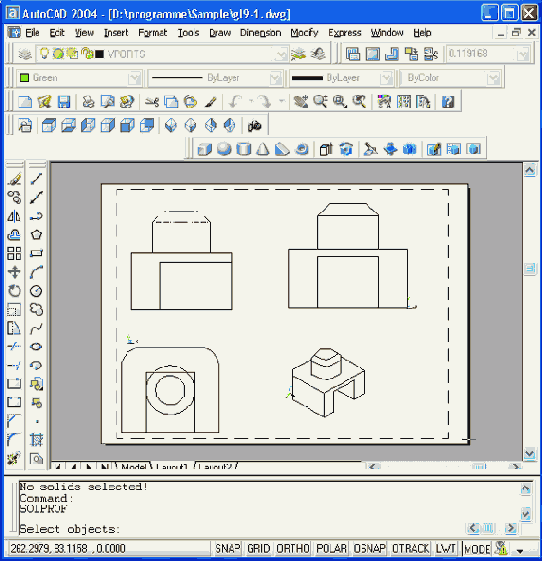

Созданные командой SOLVIEW (Т-ВИД) видовые экраны обладают особыми свойствами. Имена расположенных в них видов связаны с именами автоматически сгенерированных слоев, которые можно увидеть, вызвав окно Layer Properties Manager (Диспетчер свойств слоев) (рис. 10.25).
На рис. 10.25 видно, что создан слой VPORTS. На этом слое размещены контуры видовых экранов (его можно отключить, если контуры должны стать невидимыми). По имени каждого из трех видов (Сверху, Спереди, Справа), которые мы задавали, образовалась тройка слоев с окончаниями: DIM, HID и VIS. Эти слои имеют специальное предназначение: слои с окончанием DIM должны хранить размерные примитивы соответствующего вида, слои с окончанием VIS — видимые линии вида, а слои с окончанием HID — невидимые линии вида. Управление видимыми и невидимыми линиями осуществляется с помощью рассматриваемой далее команды SOLDRAW (Т-РИСОВАНИЕ).
Рис. 10.23. Построение видового экрана с сохранением проекционной связи
Рис. 10.24. Построение нескольких видовых экранов с сохранением проекционной связи
Рис. 10.25. Слои, создаваемые командой SOLVIEW
Опция Auxiliary (Дополнительный) команды SOLVIEW (Т-ВИД) позволяет создать видовой экран с неортогональным видом, для чего нужно двумя точками указать положение его плоскости (она перпендикулярна плоскости уже имеющегося вида). При выборе этой опции система просит указать на основном виде первую из двух точек, которыми будет задана плоскость дополнительного вида:
Specify first point of inclined plane: (Первая точка наклонной плоскости:)
Затем следует аналогичный запрос о второй точке:
Specify second point of inclined plane: (Вторая точка наклонной плоскости:)
На рис. 10.26 пунктиром показан отрезок, концы которого являются точками наклонной плоскости дополнительного вида. Система AutoCAD выдает запрос о точке, из которой мы смотрим на введенную плоскость:
Specify side to view from: (Сторона просмотра:)
В нашем примере точка, определяющая сторону просмотра, была указана снизу слева. После этого следует знакомый нам запрос о положении центра нового вида и границах видового экрана. На рис. 10.26 видно, что при выборе положения центра вида система AutoCAD генерирует резиновую нить, которая держит направление, перпендикулярное к отрезку, использованному для указания положения плоскости дополнительного вида.
Рис. 10.26. Выбор дополнительного вида
На рис. 10.27 видно, как сформировался новый дополнительный вид.
По окончании построения нового видового экрана вы можете с помощью команды MOVE (ПЕРЕНЕСТИ) сместить его в листе в новое место. Кроме того, если в этом есть необходимость, вы можете внутри видовою экрана повернуть вид.
Опция Section (Сечение) команды SOLVIEW (Т-ВИД) дает возможность создать сечение тела и вывести его в свой видовой экран. Плоскость сечения задается двумя точками, как в опции Auxiliary (Дополнительный). При этом образуется специальный слой с еще одним окончанием HAT, а на слое будут располагаться линии штриховки сечения.
Команда SOLDRAW (Т-РИСОВАНИЕ), которой соответствуют кнопка панели инструментов Solids (Тела) и пункт падающего меню Draw | Solids | Setup | Drawing (Рисование | Тела | Подготовка | Построение), предназначена для работы с видовыми экранами, созданными командой SOLVIEW (Т-ВИД).
Рис. 10.27. Построение дополнительного вида
Команда SOLDRAW (Т-РИСОВАНИЕ) просит выбрать видовые экраны, которые нужно обработать:
Select viewports to draw... Select objects: (Выберите видовые экраны для построений... Выберите объекты:)
Нужно указать те видовые экраны, в которых необходимо рассчитать и разделить видимые и невидимые линии модели.
После этого система AutoCAD на указанных экранах вместо существующих линий объектов модели создает видимые и невидимые линии, которые являются копиями существующих линий объектов и которые разносятся по слоям, соответствующим именам видов, сформированных командой SOLV1EW (Т-ВИД) (например, на слой Сверху-VIS помещаются видимые линии вида Сверху, на слой Сверху-HID — невидимые линии вида Сверху). При этом сечения штрихуются. По умолчанию слои невидимых линий замораживаются. На рис. 10.28 показан результат обработки трех видовых экранов, изображенных на рис. 10.24, с помощью команды SOLDRAW (Т-РИСОВАНИЕ).
Рис. 10.28. Результат обработки трех видовых экранов командой SOLDRAW
На трех видах, созданных командой SOLVIEW (Т-ВИД), рассчитаны невидимые линии и удалены лишние образующие на лекальных участках поверхностей тела. Для правильного отображения невидимых линий необходимо либо заморозить слои, заканчивающиеся на HID, либо этим слоям дать по умолчанию тип линии DASHED. На рис. 10.28 на виде сверху невидимые линии показаны штриховой линией.
Четвертый вид (изометрический) не создавался командой SOLVIEW (Т-ВИД), поэтому не мог обрабатываться командой SOLDRAW (T-РИСОВАНИЕ).
Для обработки последнего вида можно воспользоваться командой SOLPROF1LE (Т-ПРОФИЛЬ), которой соответствуют кнопка панели инструментов Solids (Тела) и пункт падающего меню Draw | Solids | Setup | Profile (Рисование Тела Подготовка | Контуры).
Команда SOLPROFILE (Т-ПРОФИЛЬ) работает с любыми видовыми экранами (в том числе и с построенными командой SOLVIEW (Т-ВИД)). Она предназначена для создания профилей трехмерных тел и разделения линий вида на видимые и невидимые. Для выполнения команды нужно в пространстве листа перейти в режим MODEL (МОДЕЛЬ) и активизировать нужный видовой экран. Сначала команда запрашивает объекты модели, которые нужно обработать, а затем выдается запрос:
Display hidden profile lines on separate layer? [Yes/No] <Y>: (Изображать скрытые линии профиля на отдельном слое? [Да/Нет/ <Д>:)
При ответе Yes (Да) создаются отдельные слои для видимых и невидимых линий (например, PV-7A для видимых линий и РН-7А для невидимых, где 7А — это метка, или внутренний номер, объекта, которую можно узнать с помощью команды LIST (СПИСОК)). Обычный ответ — Yes (Да). Далее:
Project profile lines onto a plane? [Yes/No] <Y>: (Проецировать линии профиля на плоскость?[Да/Нет] <Д>:)
В этот момент разница между ответами Yes (Да) и No (Нет) заключается в том, что в первом случае создается двумерная проекция профиля объекта на плоскость вида, а во втором — линии профиля остаются трехмерными (оба случая дадут в видовом экране чертежа аналогичное изображение). Следующий запрос:
Delete tangential edges? [Yes/No] < Y>: (Удалить касательные ребра'.'[Да/'Нет/ <Д>:)
При ответе Yes (Да) удаляются лишние касательные ребра, образующиеся на криволинейных участках.
На рис. 10.29 приведен результат работы команды SOLPROFILE (Т-ПРОФИЛЬ). Для наглядности заморожены слои с невидимыми линиями и отключен слой границ видовых экранов.
Упомянем еще одну команду — MVSETUP (ФОРМАТЛ), вводимую только с клавиатуры. Эта команда тоже позволяет создавать в листе видовые экраны с выравниванием. Аналогичные операции выполняет мастер создания новых листов, рассмотренный в следующем разд.
Рис. 10.29. Удаление скрытых линий и касательных ребер с помощью команды SOLPROFILE
CompEbook.ru Железо, дизайн, обучение и другие
Добавление нового листа
Для операций с листами (вкладками пространства листа) предусмотрена панель инструментов Layouts (Листы) (рис. 10.30).
Рис. 10.30. Панель инструментов Layouts
В панель входят следующие кнопки:
Основные операции с листами (копирование, удаление, переименование и создание нового листа) выполняет команда LAYOUT (РЛИСТ). При создании или переименовании вкладок листов вы можете использовать удобные для вас названия, в том числе состоящие из нескольких слов (например, "Схема водоснабжения района").
Для работы с листами также можно воспользоваться контекстным меню (см. рис. 10.4) или подменю Layout (Лист) падающего меню Insert (Вставка).
Это подменю имеет следующие пункты:
New Layout (Новый лист);
Layout from Template (Лист по шаблону);
Layout Wizard (Мастер компоновки).
Последний пункт (он соответствует команде LAYOUTWIZARD (МАСТЕР-ЛИСТ)) вызывает специальную программу — мастер создания листов. Аналогичную возможность предоставляет пункт падающего меню Tools | Wizards | Create Layout (Сервис Мастера Создания листа).
Рассмотрим, как работает мастер создания листов. После запуска мастера появляется первая страница (рис. 10.31).

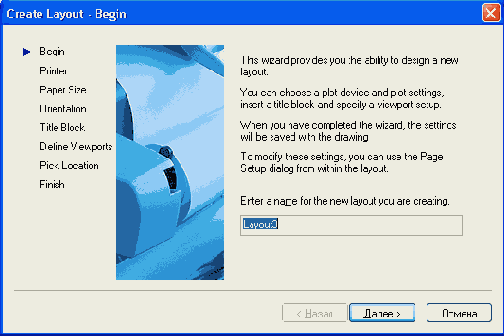

Рис. 10.31. Страница Create Layout — Begin
В этом окне введите имя вкладки (например, Основной элемент) и для продолжения нажмите кнопку Далее (Next). Следующая страница (рис. 10.32) предлагает выбрать принтер, на котором будет распечатываться лист.

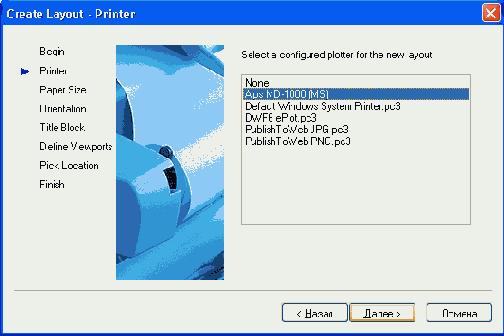

Рис. 10.32. Страница Create Layout — Printer
На очередной странице (рис. 10.33) нужно в области Drawing units (Единицы рисунка) установить единицы измерения и с помощью раскрывающегося списка выбрать формат листа бумаги (из числа форматов, доступных установленному принтеру).

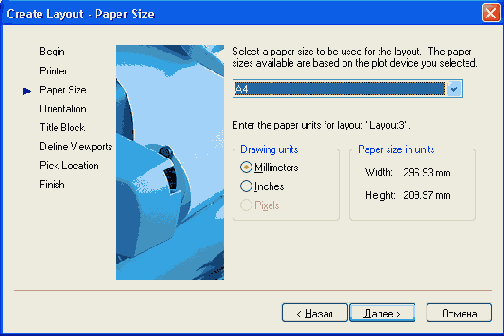

Рис. 10.33. Страница Create Layout — Paper Size
Далее на странице Orientation (Ориентация) (рис. 10.34) с помощью одного из двух переключателей (Portrait (Книжная) и Landscape (Альбомная)) необходимо выбрать ориентацию чертежа на листе.

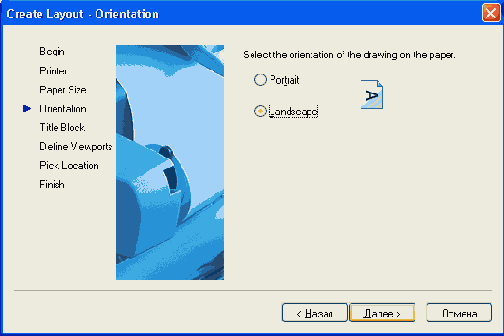

Рис. 10.34. Страница Create Layout — Orientation
Следующая страница (рис. 10.35) предлагает выбрать основную надпись из тех шаблонов, которые доступны в данной версии AutoCAD.

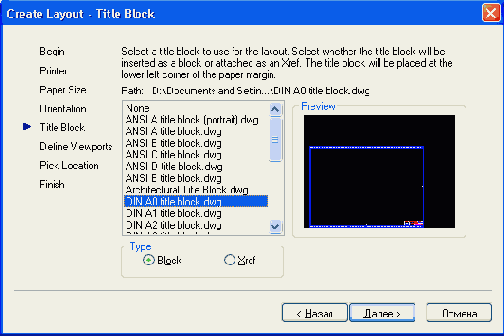

Рис. 10.35. Страница Create Layout — Title Block
Если вы выбираете какую-нибудь из основных надписей, то в области Туре (Тип) с помощью двух переключателей нужно еще указать, будет ли она вставлена блоком или внешней ссылкой. Далее появляется страница для видовых экранов (рис. 10.36).

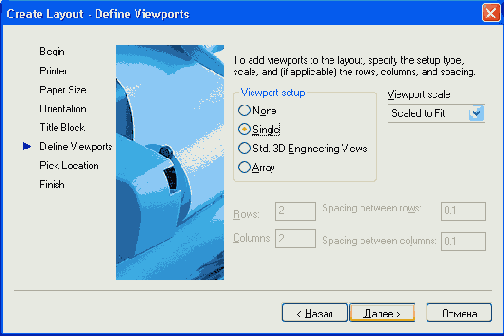

Рис. 10.36. Страница Create Layout - Define Viewports
Здесь вы можете с помощью группы из четырех переключателей Viewport setup (Способ расположения) указать способ расположения видовых экранов:
None (Нет) — отказ от создания видовых экранов;
Single (Один экран) — создание одного видового экрана;
Std. 3D Engineering Views (Конструкторский набор) — построение четырех видовых экранов с основными проекциями;
Array (Массив) — построение массива видовых экранов.
В случае выбора одного из двух последних переключателей группы Viewport setup (Способ расположения) необходимо еще дополнительно указывать расстояние между видовыми экранами по горизонтали и вертикали. Кроме того, при выборе положения Array (Массив) с помощью соответствующих полей Rows (Ряды) и Columns (Столбцы) надо указать количество видовых экранов. Если же построение видовых экранов задано, то необходимо в раскрывающемся списке Viewport scale (Масштаб видовых экранов) также указать устанавливаемый в них масштаб.
Следующая страница (рис. 10.37) предлагает задать положение зоны видовых экранов. Для задания нужно щелкнуть по кнопке Select location (Положение). Система AutoCAD тогда закрывает страницу, генерирует новый лист и просит на нем указать точки положения экрана или группы экранов.

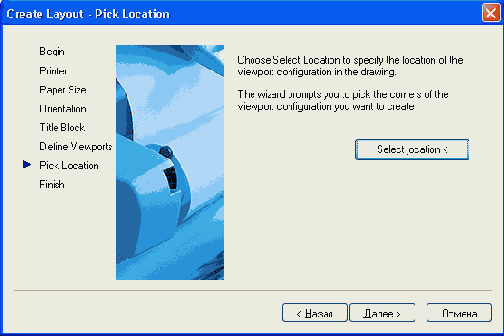

Рис. 10.37. Страница Create Layout— Pick Location
Далее выводится заключительное окно мастера создания листа (рис. 10.38).

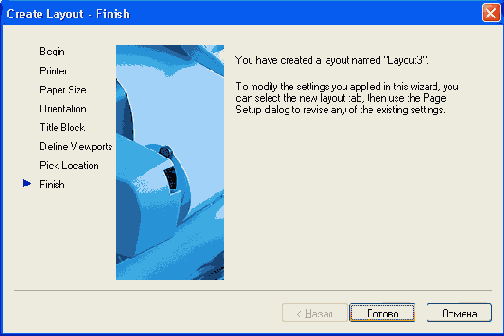

Рис. 10.38. Страница Create Layout — Finish
В этом окне сообщается о завершении операции и о том, как можно изменить параметры листа в дальнейшем. На рис. 10.39 приведен результат создания листа Основной элемент с конструкторским набором видовых экранов и без основной надписи.
Рис. 10.39. Конструкторский набор видовых экранов
CompEbook.ru Железо, дизайн, обучение и другие
