обжимной пресс, приспособленный для обрезки



Иллюстрация 18

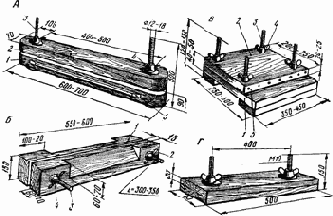

Рис. 16. Переплетные тиски: А — универсальные тиски; Б — переплетный пресс: 1 — неподвижный брус; 2 — перемещающийся брус; 3 — болт; 4 — зажимная гайка; 5 — направляющий полоз для гобеля; В — обжимной пресс, приспособленный для обрезки книг переплетным или круглым ножом: 1 — основание; 2 — прижимная доска; 3 — болт; 4 — гайка; 5 — металлический уголок; Г — обжимной пресс для вспомогательных работ.
Для переплетных работ необходимы также тиски и различные обжимные прессы. Их применяют при пропилке и обработке корешков книжных блоков, обжимке, прессовке, обрезке. Существует много конструкций этих приспособлений. Традиционные универсальные переплетные тиски (обжимной пресс) изображены на рис. 16, А. С их помощью можно выполнять все переплетные операции, связанные с прессованием и обжимкой, а также обрезку книжных блоков гобелем.
Для изготовления тисков берут два бруска, лучше березовых или буковых, сечением не менее 70´90 мм, длиной 600—700 мм. Отступая 100 мм от концов, в обоих брусках просверливают отверстия. В отверстия одного из них вставляют и укрепляют болты диаметром 12—18мм, длиной 500 мм (болты из дюралюминия делают диаметром 20—24 мм и наносят на них трапецеидальную резьбу, гайки при этом следует изготовлять из латуни или бронзы). На этом же бруске укрепляют с помощью клея и шурупов направляющий полоз для гобеля — рейку сечением 20´15 мм, длиной 500—600 мм. Второй брусок (он должен свободно перемещаться) надевают на болты. Зажимаются тиски гайками, снабженными ручками, или специальным ключом.
Пресс, который вы видите на рис. 16, Б, отличается от предыдущего меньшей длиной, так как не предназначен для работы с гобелем. Но с его помощью можно без дополнительных приспособлений и принадлежностей проводить обработку корешка книжного блока, а также обрезку блоков дисковым ножом и ножом, закрепленным в колодке.
Изготовляют его из двух буковых брусков длиной 550—600 мм, шириной 150 мм и толщиной 60—70 мм. С одной стороны в средней части пресса (отступая на 100—120 мм от концов) снимают фаски на глубину 60—70 мм с таким расчетом, чтобы ширина каждой стороны рабочей грани не превышала 15 мм. Этой стороной пресса пользуются при обработке корешков книжных блоков. Благодаря большой ширине бруска такой пресс устойчив в любом положении.
